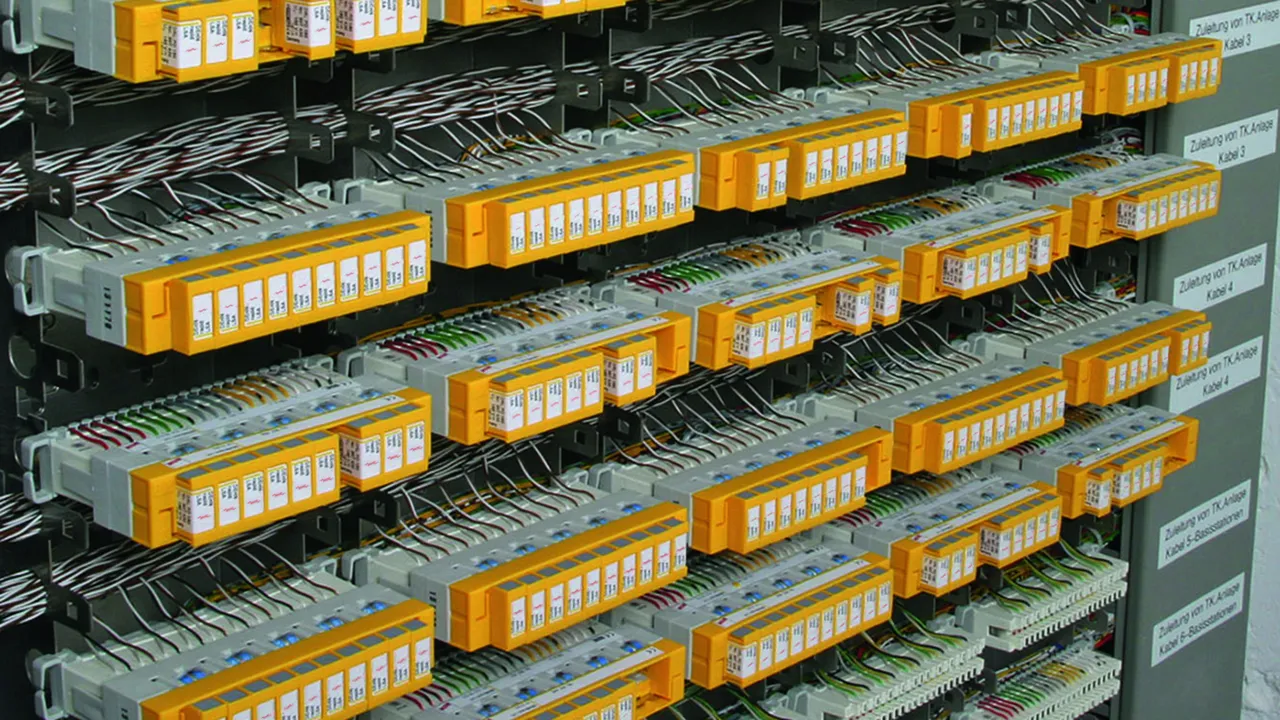

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Variabel beskyttelse af 1 til 10 lederpar i LSA-systemer af 2/10-serien
LSA-skillelistefunktion indbygget i lynstrømsaflederen muliggør beskyttet afprøvning, adskillelse og måling
Modulære systemer af lynstrøms- og overspændingsafledere kan kombineres til en kombiafleder

Szczegóły

Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

lorem ipsum — Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

Stikbare overspændingsafledere i form af beskyttelsesmagasiner til montage i tilslutnings- eller skillelister.

Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

DRL 10 B

Lynstrømsbærende DRL-stikmagasin til 10 lederpar med 3-polet gasgnistgab til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen.

1 Produkt

Nr kat. 907400 DRL 10 B 180

GTIN / EAN 4013364107557, Nr taryfy celnej (EU): 85363010, Waga brutto: 69.90 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180
artikelnr.: 907400
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	G
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohm
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohm
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907400 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907400.

Idź do sklepu internetowego

DRL 10 B FSD

Lynstrømsbærende DRL-stikmagasin til 10 lederpar til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen. Det 3-polede gasgnistgab har "fail-safe"-funktion med visuel fejlindikation.

1 Produkt

Nr kat. 907401 DRL 10 B 180 FSD

GTIN / EAN 4013364107564, Nr taryfy celnej (EU): 85363010, Waga brutto: 74.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180 FSD
artikelnr.: 907401
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohms
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohms
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907401 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907401.

Idź do sklepu internetowego

DRL RE

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med afkoblingsimpedans. Særligt egnet til signalkredse med fælles referencepotentiale. Jording via EF 10 DRL. Kun til skillelister eller DRL-stikmagasiner.

5 Produkty

Nr kat. 907421 DRL RE 12

GTIN / EAN 4013364107618, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 12
artikelnr.: 907421
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907421 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907421.

Idź do sklepu internetowego

Nr kat. 907422 DRL RE 24

GTIN / EAN 4013364107625, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 24
artikelnr.: 907422
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 72 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 38 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 0,55 pF
Kapacitet leder-PG (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907422 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907422.

Idź do sklepu internetowego

Nr kat. 907423 DRL RE 48

GTIN / EAN 4013364107632, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 48
artikelnr.: 907423
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 135 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Kapacitet leder-leder (C)	≤ 350 pF
Kapacitet leder-PG (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907423 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907423.

Idź do sklepu internetowego

Nr kat. 907424 DRL RE 60

GTIN / EAN 4013364107649, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 60
artikelnr.: 907424
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 185 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907424 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907424.

Idź do sklepu internetowego

Nr kat. 907425 DRL RE 180

GTIN / EAN 4013364107656, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL RE 180
artikelnr.: 907425
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 280 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Kapacitet leder-leder (C)	≤ 50 pF
Kapacitet leder-PG (C)	≤ 80 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907425 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907425.

Idź do sklepu internetowego

DRL RD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding i balancerede snitflader. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

5 Produkty

Nr kat. 907441 DRL RD 12

GTIN / EAN 4013364107694, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 12
artikelnr.: 907441
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907441 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907441.

Idź do sklepu internetowego

Nr kat. 907442 DRL RD 24

GTIN / EAN 4013364107700, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 24
artikelnr.: 907442
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Kapacitet leder-leder (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907442 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907442.

Idź do sklepu internetowego

Nr kat. 907443 DRL RD 48

GTIN / EAN 4013364107717, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 48
artikelnr.: 907443
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907443 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907443.

Idź do sklepu internetowego

Nr kat. 907444 DRL RD 60

GTIN / EAN 4013364107724, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 60
artikelnr.: 907444
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907444 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907444.

Idź do sklepu internetowego

Nr kat. 907445 DRL RD 110

GTIN / EAN 4013364118461, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.30 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 110
artikelnr.: 907445
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Kapacitet leder-leder (C)	≤ 200 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907445 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907445.

Idź do sklepu internetowego

DRL PD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding og integreret overstrømsbeskyttelse til ADSL, ISDN U_k0 eller a/b-ledere. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Produkt

Nr kat. 907430 DRL PD 180

GTIN / EAN 4013364107670, Nr taryfy celnej (EU): 85363010, Waga brutto: 3.90 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL PD 180
artikelnr.: 907430
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Kapacitet leder-leder (C)	≤ 80 pF
Udførelse	Indbygget overstrømsbeskyttelse
Driftstemperaturområde (T_U )	0 °C ... +70 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907430 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907430.

Idź do sklepu internetowego

DRL HD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med højfrekvente transmissioner som G.703 eller ISDN U_2m, S_2m og S₀. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Produkt

Nr kat. 907470 DRL HD 24

GTIN / EAN 4013364107663, Nr taryfy celnej (EU): 85363010, Waga brutto: 5.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL HD 24
artikelnr.: 907470
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	85 MHz
Kapacitet leder-leder (C)	≤ 22 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Produkt 907470 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 907470.

Idź do sklepu internetowego

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Szczegóły

DRL 10 B

Nr kat. 907400 DRL 10 B 180

Nie masz uprawnień, by pobrać 907400.stp

Nie masz uprawnień, by pobrać 907400.igs

Nie masz uprawnień, by pobrać 907400.jt

Nie masz uprawnień, by pobrać 907400.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907400.wspak

Nie masz uprawnień, by pobrać DEHN.907400.edz

Produkt 907400 został dodany do notatnika.

Do koszyka dodano produkt 907400.

DRL 10 B FSD

Nr kat. 907401 DRL 10 B 180 FSD

Nie masz uprawnień, by pobrać 907401.stp

Nie masz uprawnień, by pobrać 907401.igs

Nie masz uprawnień, by pobrać 907401.jt

Nie masz uprawnień, by pobrać 907401.dwg

Nie masz uprawnień, by pobrać 907400m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907401.wspak

Nie masz uprawnień, by pobrać DEHN.907401.edz

Produkt 907401 został dodany do notatnika.

Do koszyka dodano produkt 907401.

DRL RE

Nr kat. 907421 DRL RE 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907421.wspak

Nie masz uprawnień, by pobrać DEHN.907421.edz

Produkt 907421 został dodany do notatnika.

Do koszyka dodano produkt 907421.

Nr kat. 907422 DRL RE 24

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907422.wspak

Nie masz uprawnień, by pobrać DEHN.907422.edz

Produkt 907422 został dodany do notatnika.

Do koszyka dodano produkt 907422.

Nr kat. 907423 DRL RE 48

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907423.wspak

Nie masz uprawnień, by pobrać DEHN.907423.edz

Produkt 907423 został dodany do notatnika.

Do koszyka dodano produkt 907423.

Nr kat. 907424 DRL RE 60

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907424.wspak

Nie masz uprawnień, by pobrać DEHN.907424.edz

Produkt 907424 został dodany do notatnika.

Do koszyka dodano produkt 907424.

Nr kat. 907425 DRL RE 180

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt

Nie masz uprawnień, by pobrać 907425.dwg

Nie masz uprawnień, by pobrać 907420m_D.dxf

Nie masz uprawnień, by pobrać DEHN.907425.wspak

Nie masz uprawnień, by pobrać DEHN.907425.edz

Produkt 907425 został dodany do notatnika.

Do koszyka dodano produkt 907425.

DRL RD

Nr kat. 907441 DRL RD 12

Nie masz uprawnień, by pobrać 907425.stp

Nie masz uprawnień, by pobrać 907425.igs

Nie masz uprawnień, by pobrać 907425.jt
