BLITZDUCTOR VT KKS

Særligt effektiv grundet høj afledeevne
Vedligeholdelsesvenlig grundet fjernmeldekontakt
Modstandsdygtig for permanente støjspændinger op til 65 V AC

Szczegóły

BVT KKS ALD

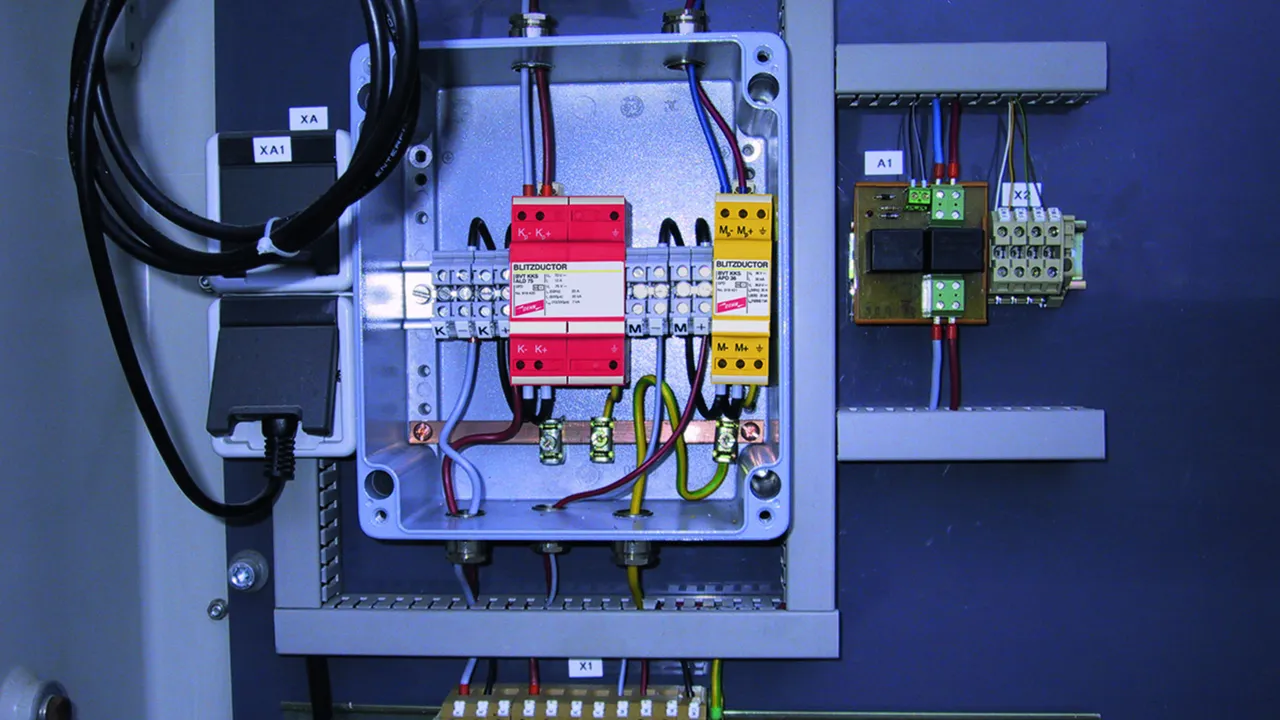

Energetisk koordinerbar kombiafleder til beskyttelse af ensretteren i en anodestrømkreds (rød). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Produkt

Nr kat. 918420 BVT KKS ALD 75

GTIN / EAN 4013364094895, Nr taryfy celnej (EU): 85363010, Waga brutto: 229.00 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 75 V
Mærkestrøm: 12 A
D1 samlet lynstødstrøm (10/350 µs): 7 kA

fabrikat: DEHN
Type: BVT KKS ALD 75
artikelnr.: 918420
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	M
Max. driftsspænding DC (U_c )	75 V
Mærkestrøm (I_L )	12 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	5 µH
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	70 V
Max. driftsspænding DC (U_c )	75 V
Mærkestrøm (I_L )	12 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_p )	≤ 400 V
Restspænding leder-PG ved I_nC2 (U_p )	≤ 400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	≤ 350 V
Restspænding leder-PG ved 1 kV/µs PG (U_p )	≤ 350 V
A2 samlet vekselstrømsbæreevne	20 A
Serieimpedans per leder	5 µH
Grænsefrekvens leder-leder (f_G )	1 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilslutningstværsnit, massiv	0,5-6 mm²
Tilsslutningstværsnit, fintrådet	0,5-4 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jording via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Rød
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²

Produkt 918420 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 918420.

Idź do sklepu internetowego

BVT KKS APD

Energetisk koordinerbar kombiafleder til beskyttelse af en sensormålekreds (gul). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Produkt

Nr kat. 918421 BVT KKS APD 36

GTIN / EAN 4013364094901, Nr taryfy celnej (EU): 85363010, Waga brutto: 130.30 g, Jednostka opakowaniowa: 1.00 Pakkestørrelse

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Max. driftsspænding DC: 36,8 V
Mærkestrøm: 0,05 A
D1 samlet lynstødstrøm (10/350 µs): 7 kA

fabrikat: DEHN
Type: BVT KKS APD 36
artikelnr.: 918421
eller tilsvarende

Certyfikaty

Dane techniczne

Aflederklasse	M
Max. driftsspænding DC (U_c )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	55 ohm
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	36 V
Max. driftsspænding DC (U_c )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_p )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_p )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs PG (U_p )	≤ 600 V
A2 samlet vekselstrømsbæreevne	20 A
Serieimpedans per leder	55 ohm
Grænsefrekvens leder-leder (f_G )	4 dB ved 1 MHz (100 ohm)
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 10 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilslutningstværsnit, massiv	0,5 mm-6 mm²
Tilsslutningstværsnit, fintrådet	0,5 mm-4 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jording via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²
