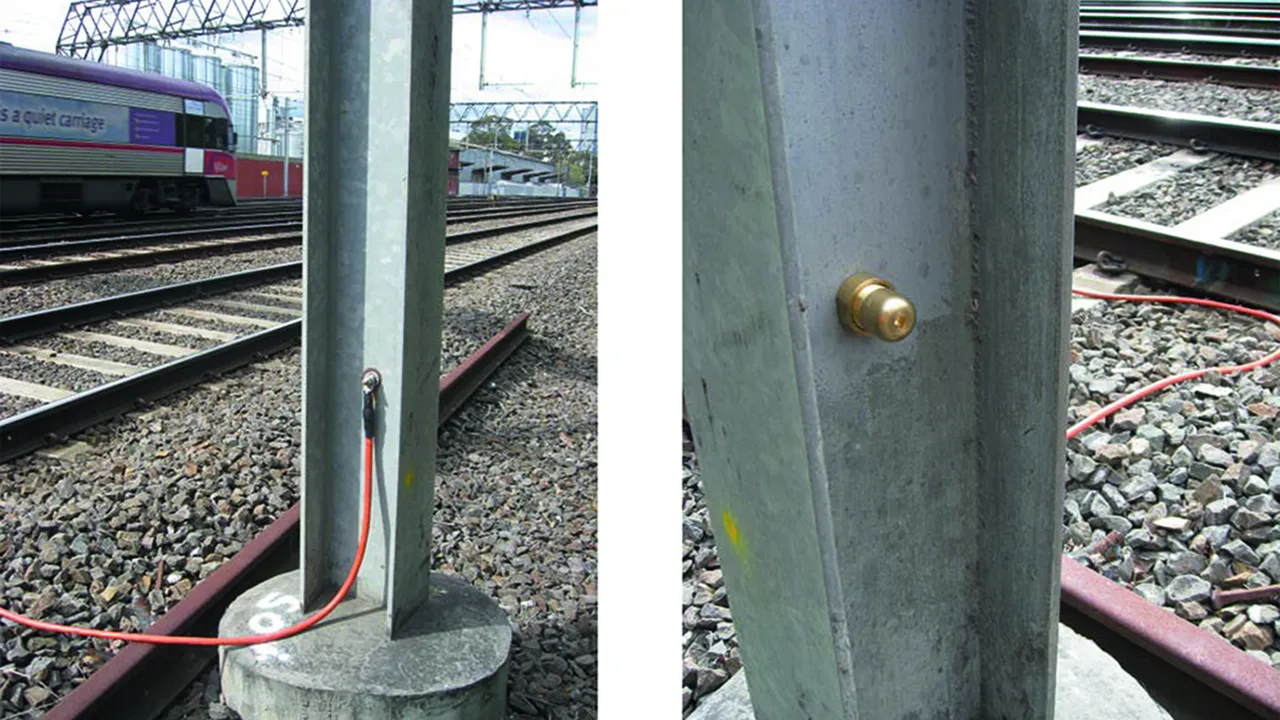

Spændingsbegrænsende banegnistgab

  • Sørger for galvanisk adskillelse mellem isolerede skinnesektioner og jordede anlægsdele
  • Sikker potentialudligning i tilfælde af kortslutning eller jordfejl ved luftledninger pga. stærkstrømssikker svejsning af elektroder
  • Afledning af overspænding ved direkte lynnedslag uden kortslutning ved lynsikre banegnistgab SDS ...
  • Kortslutningsbæreevne op til 25 25 kArms / 100 ms; 36 kArms / 75 ms

Szczegóły

lorem ipsum

SDS 1

Banegnistgab til en tændspænding på ≤ 940 V AC.

1 Produkt

Nr kat. 923110 SDS 1

GTIN / EAN 4013364092426, Nr taryfy celnej (EU): 85369095, Waga brutto: 47.80 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



Dane techniczne

VLD-type (EN 50122-1) VLD-F
Tændspænding (Uaw ) ≤ 940 V
DC-tændspænding (Uag ) 700 V -14 % ... +28 %
Stødtændspænding ≤ 1400 V (1 kV/µs)
Selvslukkeevne 300 A / 65 V
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 100 kA
Sikker kortslutning ved vekselstrøm med svejsede elektroder ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 750 A / 250 ms
Kortslutningsbæreevne 25 kAeff / 100 ms; 36 kAeff / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C
Montering med Masteadapter MA SDS M12 eller SIEMENS Nr. 8WL6503-xx
Godkendelser EBA
DB-skitsenummer 4 Ebs 15.13.20 blad 2

Produkt 923110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923110.

Idź do sklepu internetowego

SDS 2

Banegnistgab til en tændspænding på ≤ 350 V DC.

1 Produkt

Nr kat. 923117 SDS 2

GTIN / EAN 4013364093478, Nr taryfy celnej (EU): 85369095, Waga brutto: 43.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



Dane techniczne

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 350 V +/- 20 %
Stødtændspænding ≤ 900 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C
Montering med Masteadapter MA SDS M12 eller SIEMENS Nr. 8WL6503-xx

Produkt 923117 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923117.

Idź do sklepu internetowego

SDS 3

Banegnistgab til en tændspænding på ≤ 550 V DC.

1 Produkt

Nr kat. 923116 SDS 3

GTIN / EAN 4013364085978, Nr taryfy celnej (EU): 85369095, Waga brutto: 43.40 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



Dane techniczne

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 550 V +/- 20 %
Stødtændspænding ≤ 1000 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Kortslutningsbæreevne 25 kArms / 100 ms
Driftstemperaturområde (TU ) -40 °C ... +80 °C

Produkt 923116 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923116.

Idź do sklepu internetowego

SDS 4

Banegnistgab til en tændspænding på ≤ 230 V DC.

1 Produkt

Nr kat. 923118 SDS 4

GTIN / EAN 4013364104969, Nr taryfy celnej (EU): 85369095, Waga brutto: 39.70 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



Dane techniczne

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 230 V +/- 20%
Stødtændspænding ≤ 650 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Stødstrømsafledeevne (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C

Produkt 923118 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 923118.

Idź do sklepu internetowego

SDS 5

Banegnistgab til en tændspænding på ≤ 120 V DC.

1 Produkt

Nr kat. 923119 SDS 5

GTIN / EAN 4013364104976, Nr taryfy celnej (EU): 85369095, Waga brutto: 39.70 g, Jednostka opakowaniowa: 10.00 Pakkestørrelse

Rysunki

Informacje dodatkowe



Dane techniczne

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 120 V +/- 20 %
Stødtændspænding ≤ 600 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Stødstrømsafledeevne (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C
