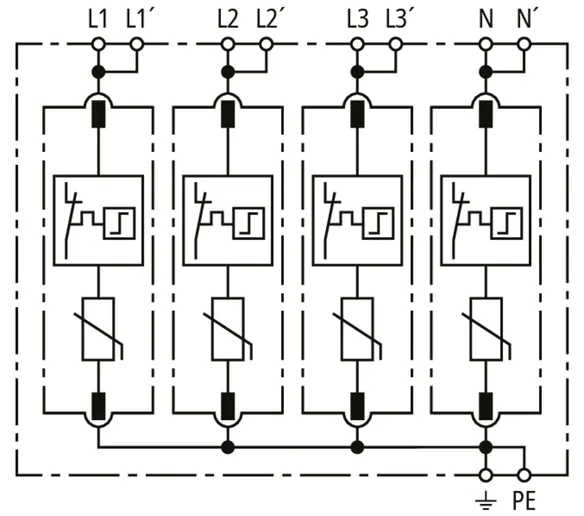

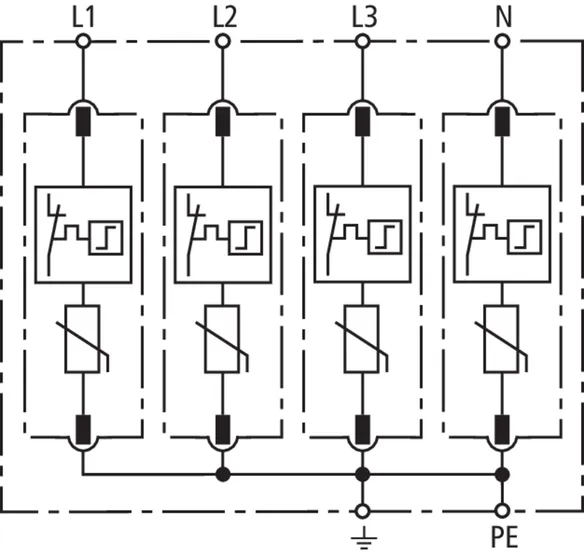

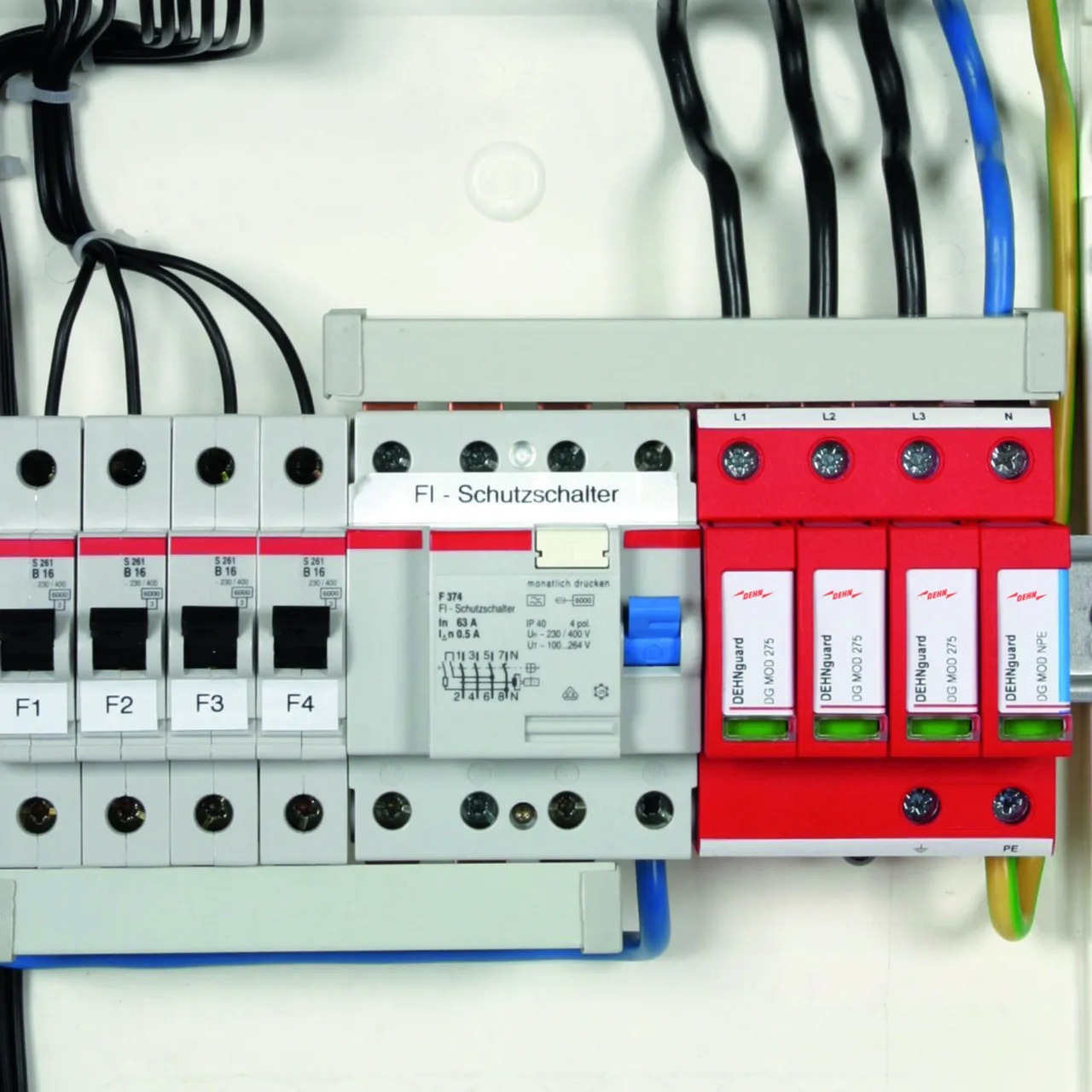

Nr kat. 942402 DG SMP TNS 275

GTIN / EAN 4013364493155, Nr taryfy celnej (EU): 85363030, Waga brutto: 409.00 g, Jednostka opakowaniowa: 1.00 szt.

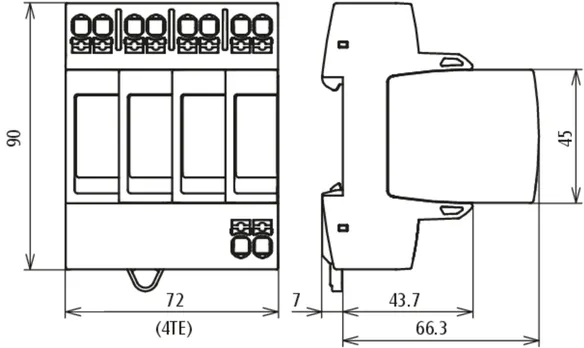

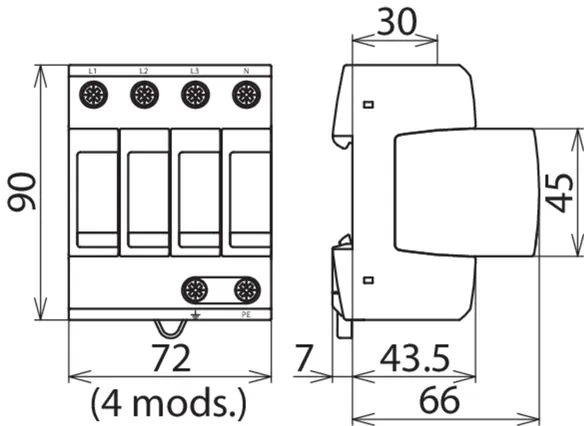

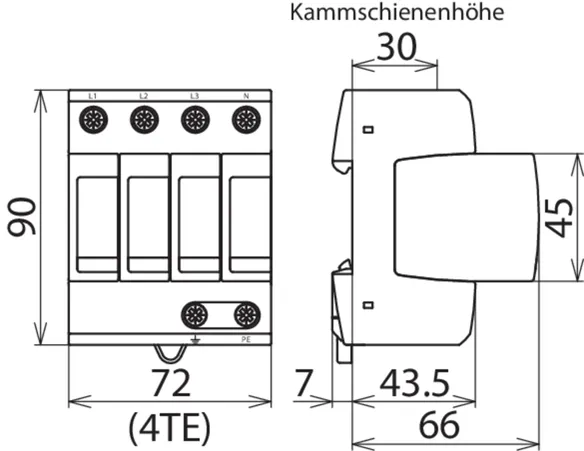

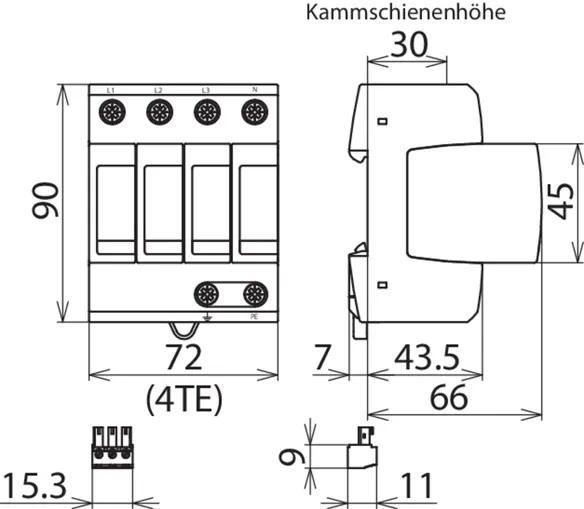

Rysunki

Informacje dodatkowe

Pliki CAD

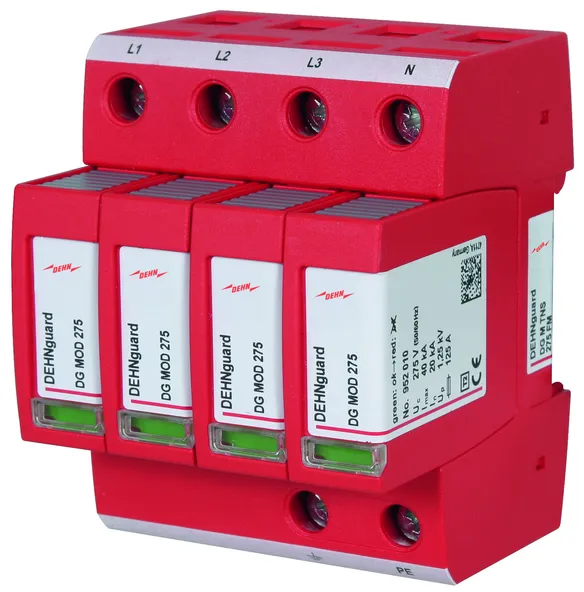

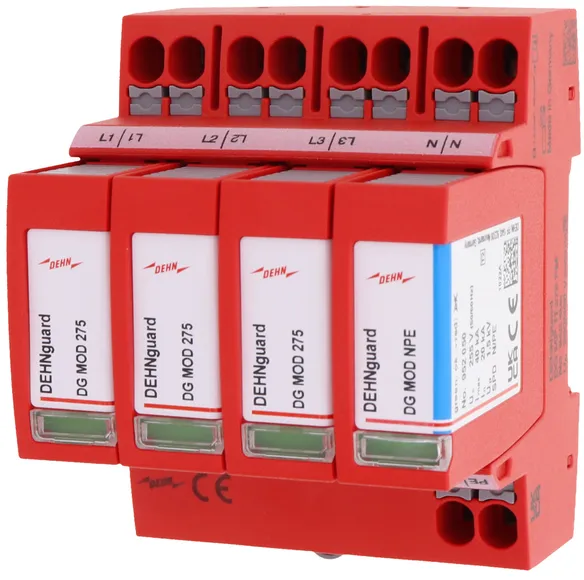

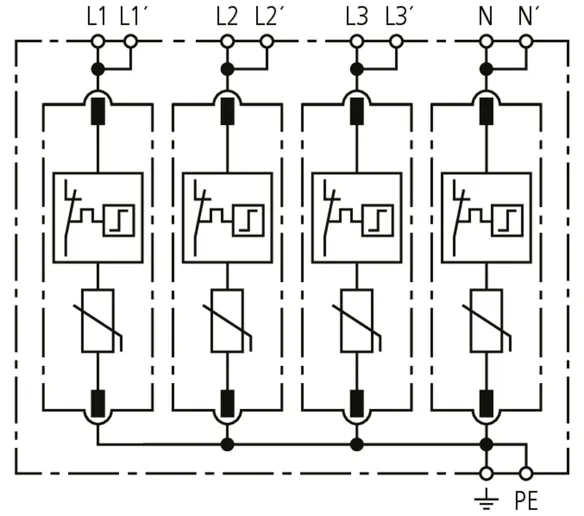

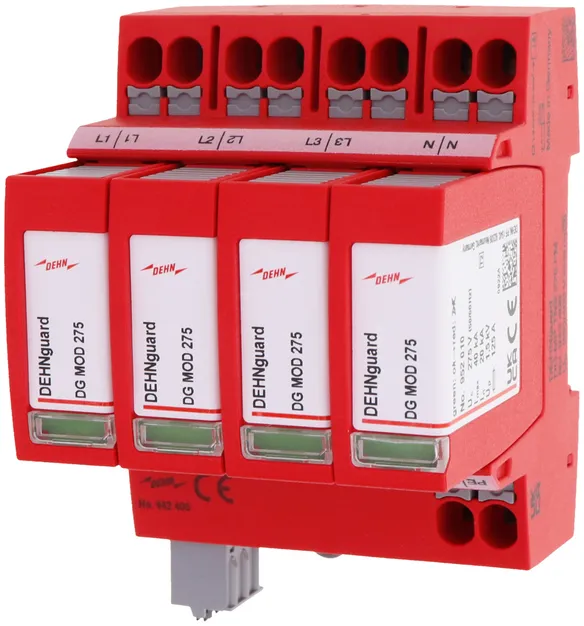

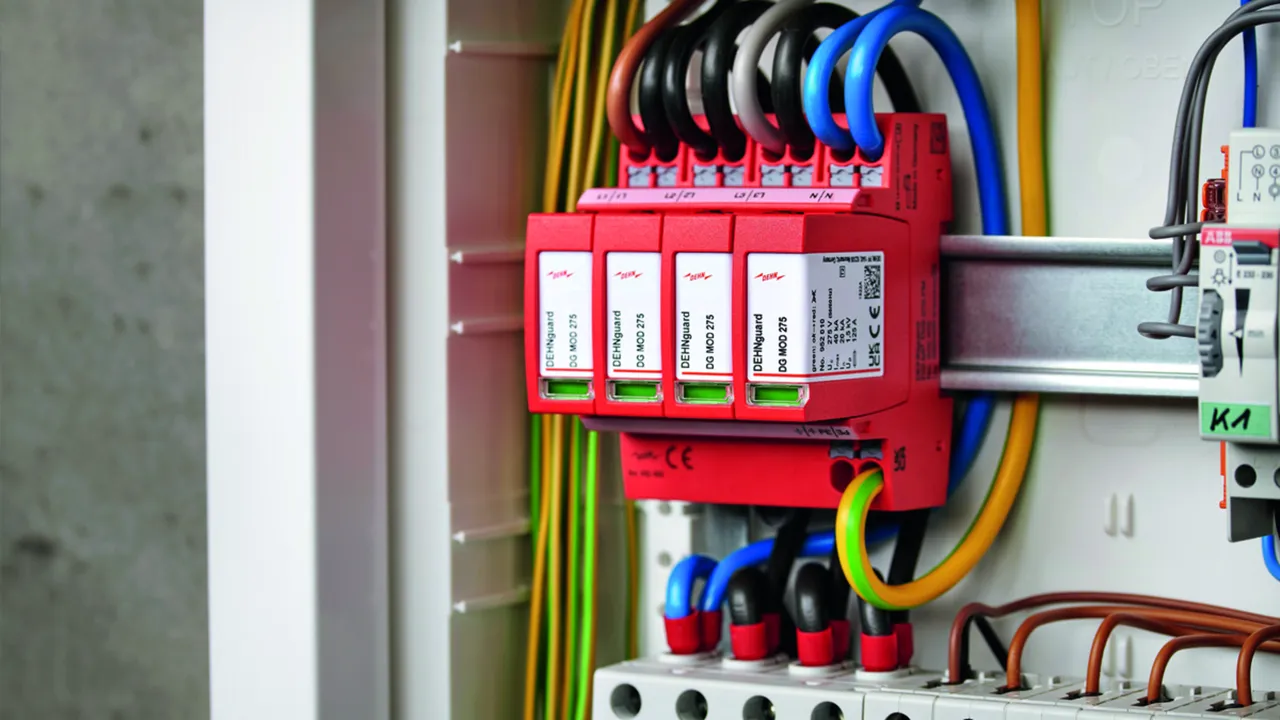

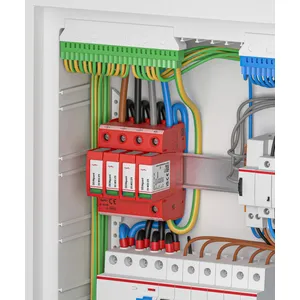

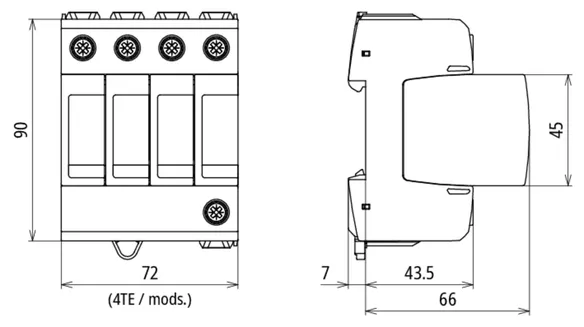

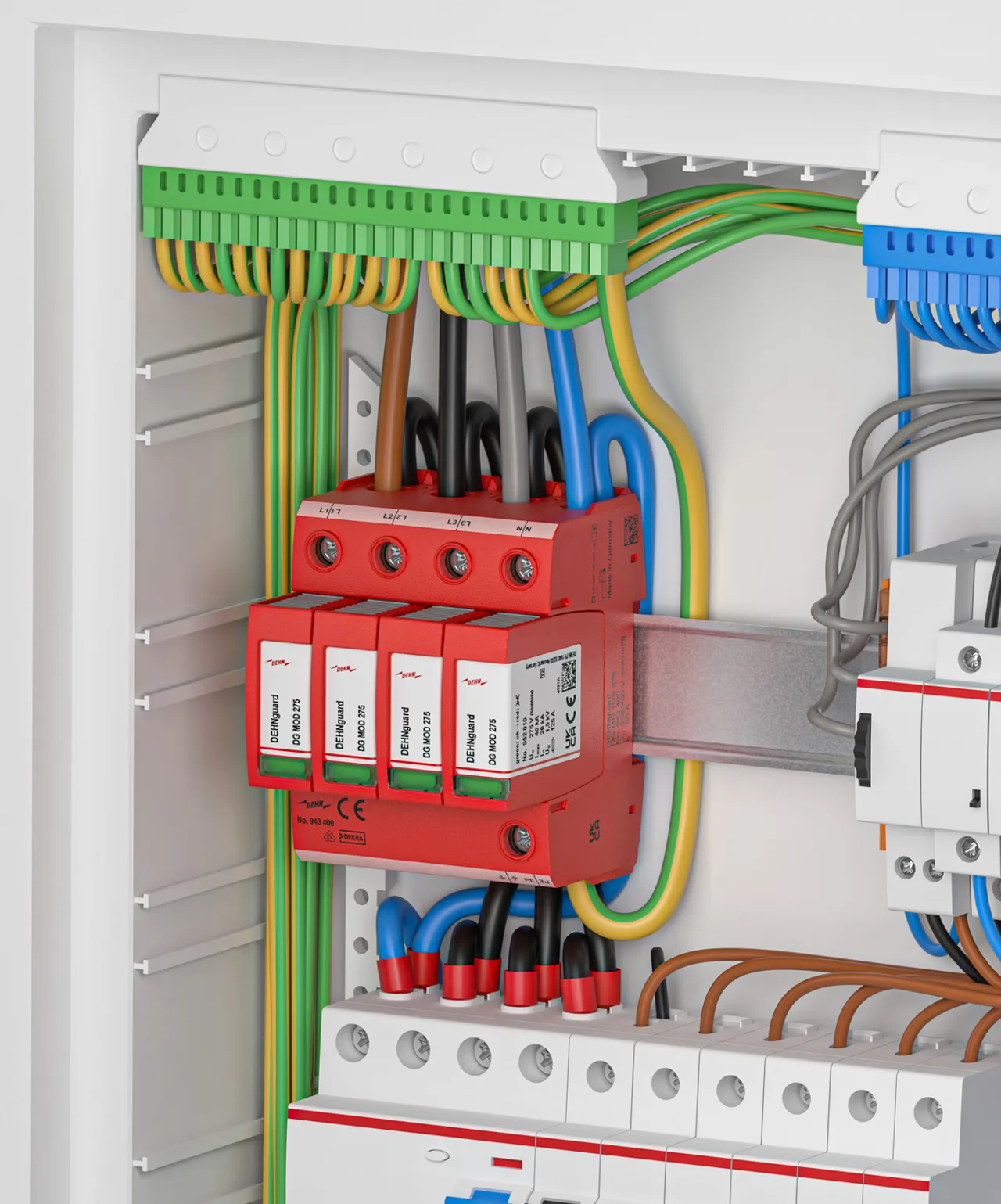

Ogranicznik przepięć DEHNguard MP TNS 275
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-S, szerokość: 4 moduły
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SMP TNS 275
Nr kat.: 942402
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm²drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA

Produkt 942402 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942402.

Idź do sklepu internetowego

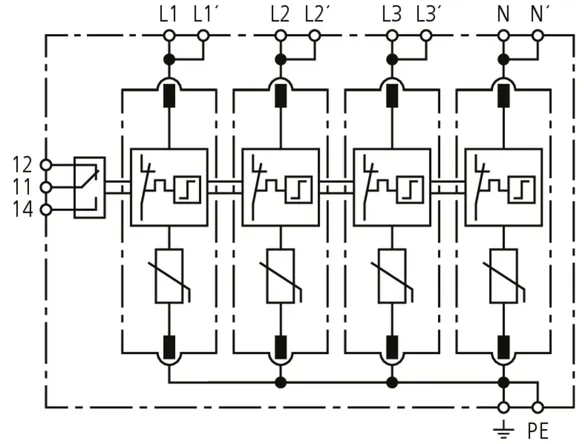

Nr kat. 942407 DG SMP TNS 275 FM

GTIN / EAN 4013364493148, Nr taryfy celnej (EU): 85363030, Waga brutto: 414.00 g, Jednostka opakowaniowa: 1.00 szt.

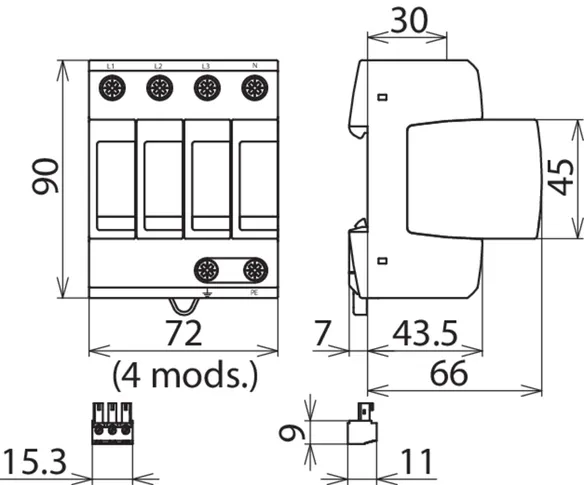

Rysunki

Informacje dodatkowe

Pliki CAD

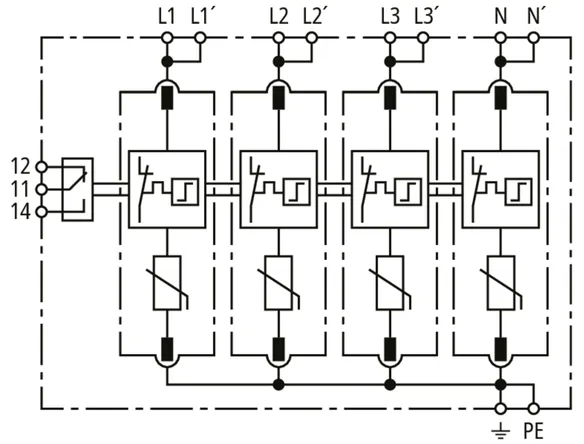

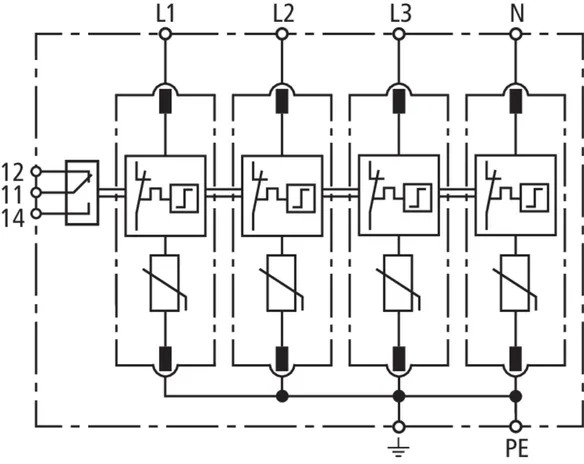

Ogranicznik przepięć DEHNguard MP TNS 275 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-S, szerokość: 4 moduły

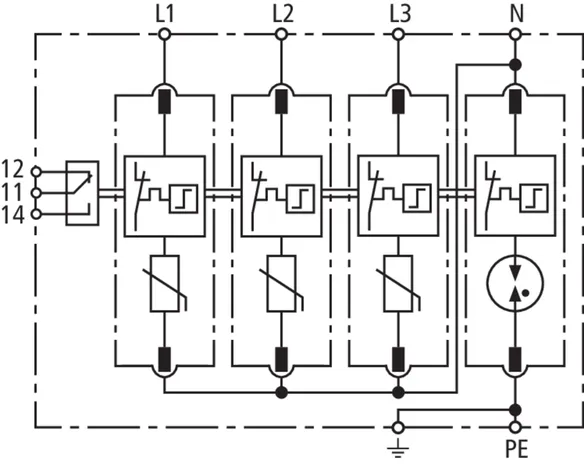

z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SMP TNS 275 FM
Nr kat.: 942407
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA

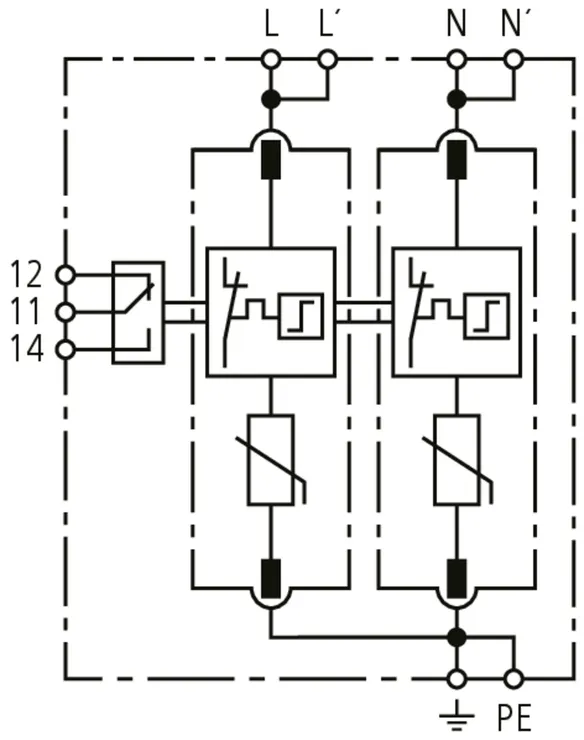

Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942407 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942407.

Idź do sklepu internetowego

Nr kat. 942300 DG MP TNC 275

GTIN / EAN 4013364495272, Nr taryfy celnej (EU): 85363030, Waga brutto: 316.66 g, Jednostka opakowaniowa: 1.00 szt.

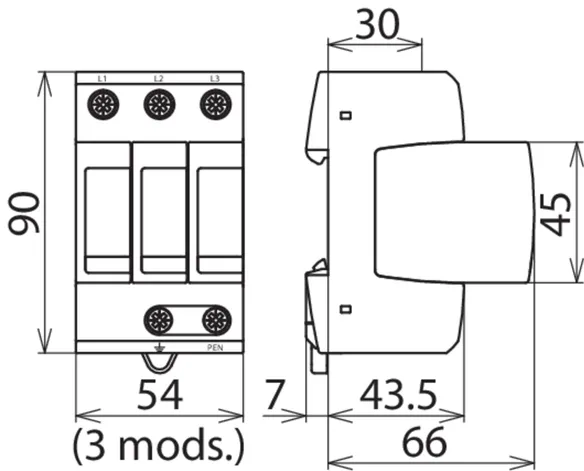

Rysunki

Informacje dodatkowe

Pliki CAD

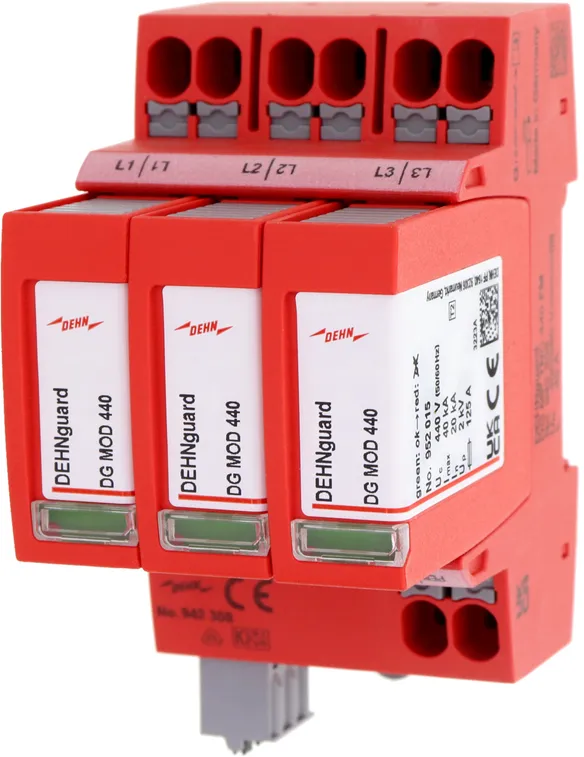

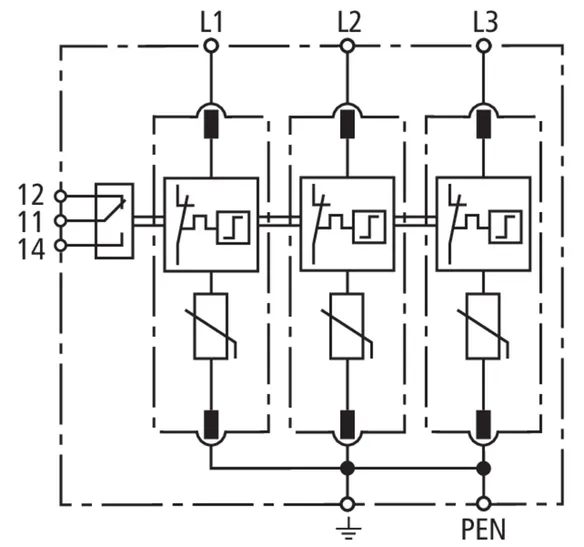

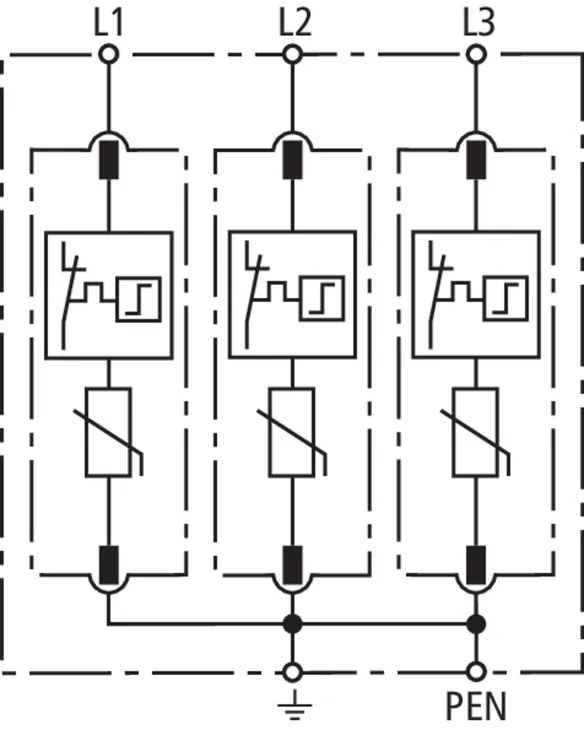

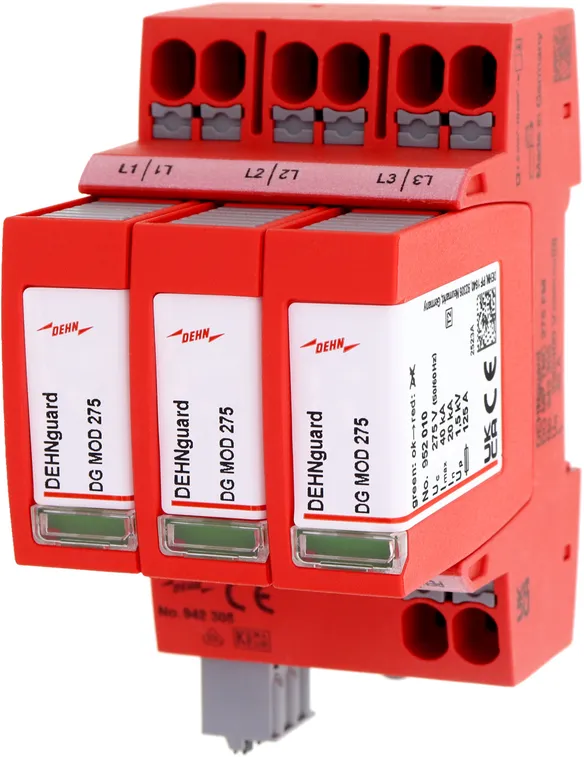

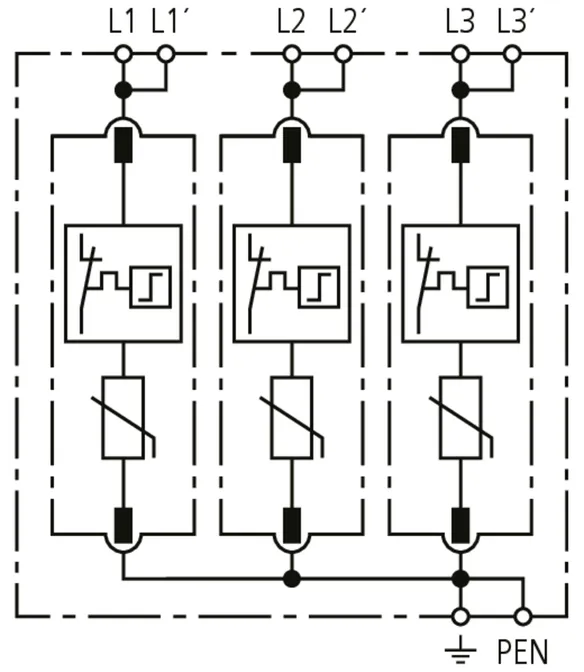

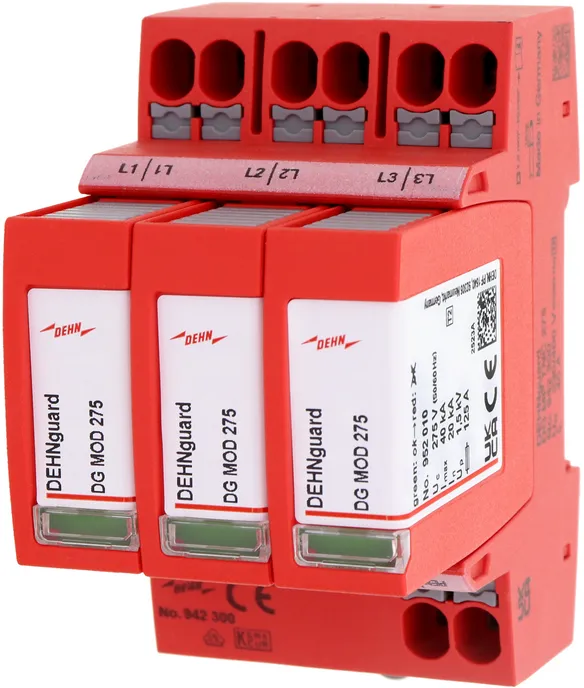

Ogranicznik przepięć DEHNguard MP TNC 275
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-C o napięciu znamionowym 230/400 V, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC 275
Nr kat.: 942300
lub podobny.

Certyfikaty

Dane techniczne

Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Certyfikaty	KEMA, VDE

Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE

Produkt 942300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942300.

Idź do sklepu internetowego

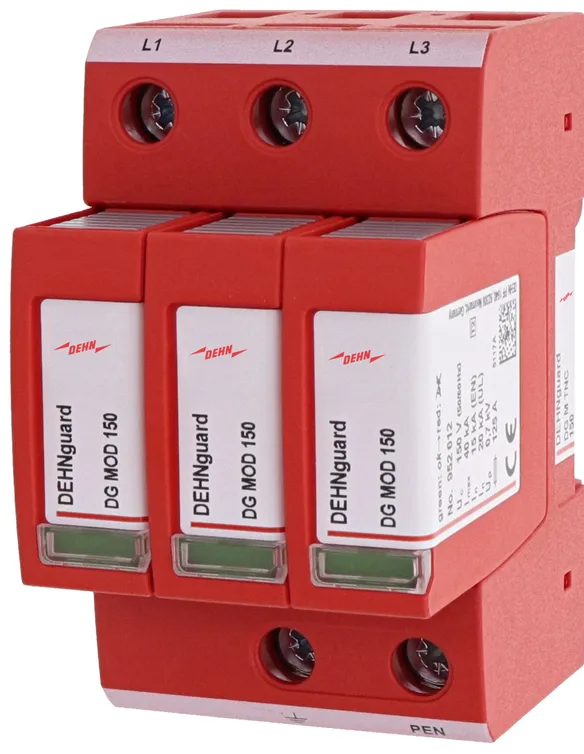

Nr kat. 942318 DG MP TNC 150 FM

GTIN / EAN 4013364495265, Nr taryfy celnej (EU): 85363030, Waga brutto: 324.71 g, Jednostka opakowaniowa: 1.00 szt.

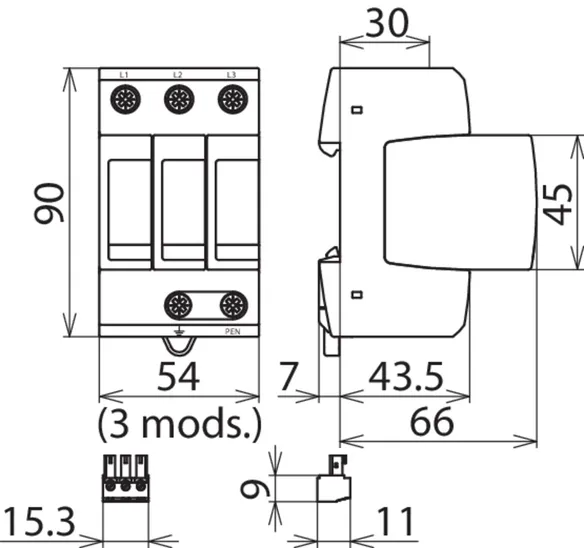

Rysunki

Informacje dodatkowe

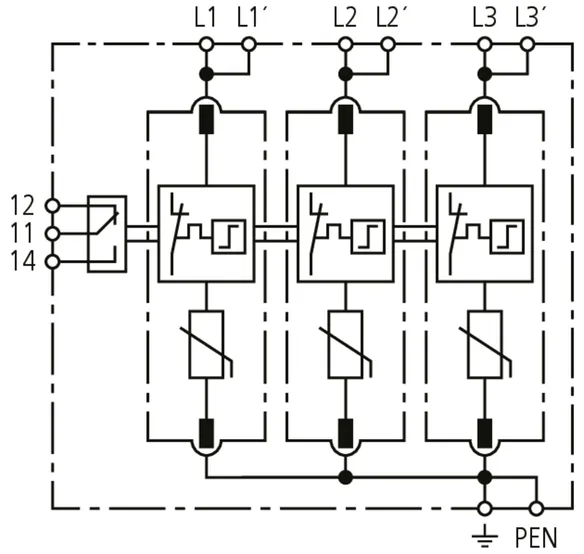

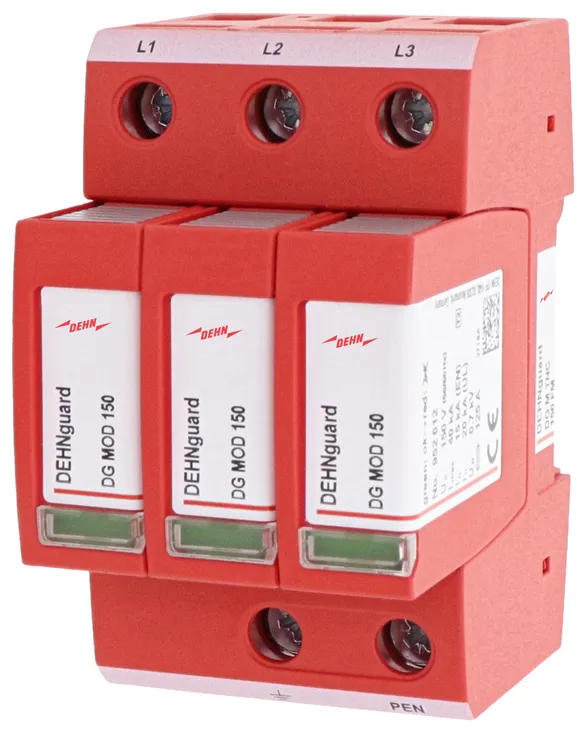

Ogranicznik przepięć DEHNguard MP TNC 150 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-C, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC 150 FM
Nr kat.: 942318
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 / 208 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,55 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942318 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942318.

Idź do sklepu internetowego

Nr kat. 942305 DG MP TNC 275 FM

GTIN / EAN 4013364495289, Nr taryfy celnej (EU): 85363030, Waga brutto: 323.13 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

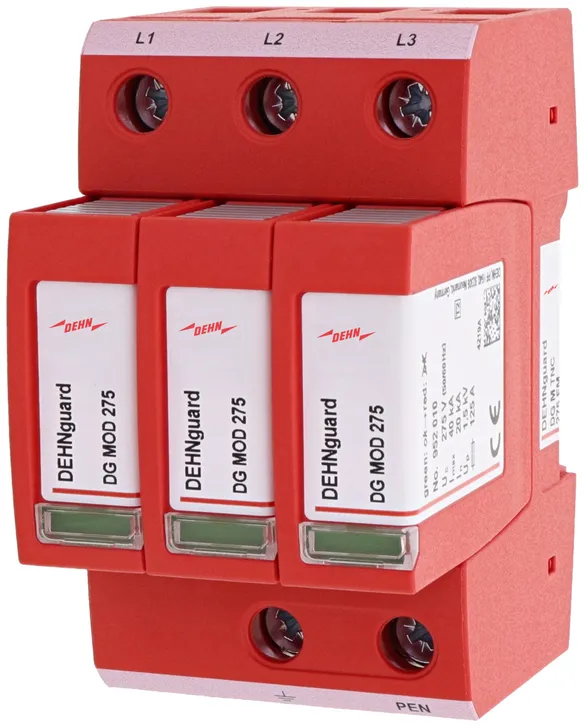

Ogranicznik przepięć DEHNguard MP TNC 275 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-C o napięciu znamionowym 230/400 V, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC 275 FM
Nr kat.: 942305
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm²drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942305 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942305.

Idź do sklepu internetowego

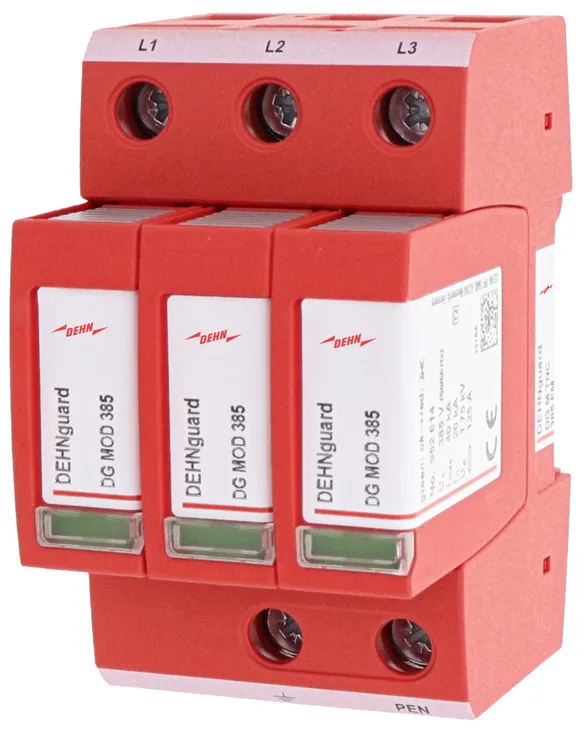

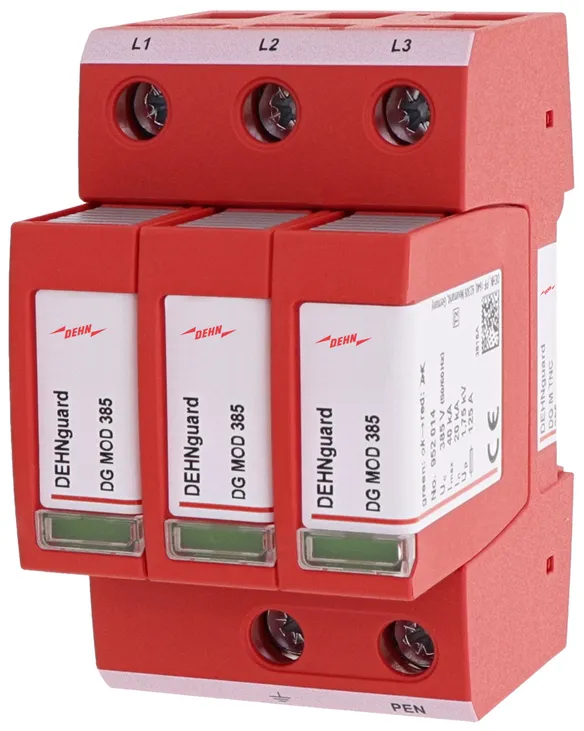

Nr kat. 942319 DG MP TNC 385 FM

GTIN / EAN 4013364495296, Nr taryfy celnej (EU): 85363030, Waga brutto: 324.71 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TNC 385 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-C, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC 385 FM
Nr kat.: 942319
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942319 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942319.

Idź do sklepu internetowego

Nr kat. 942308 DG MP TNC 440 FM

GTIN / EAN 4013364495258, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.78 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

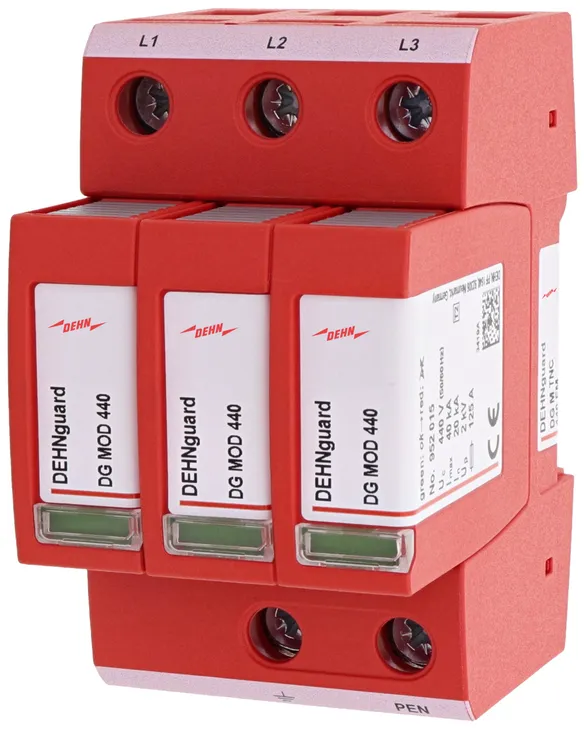

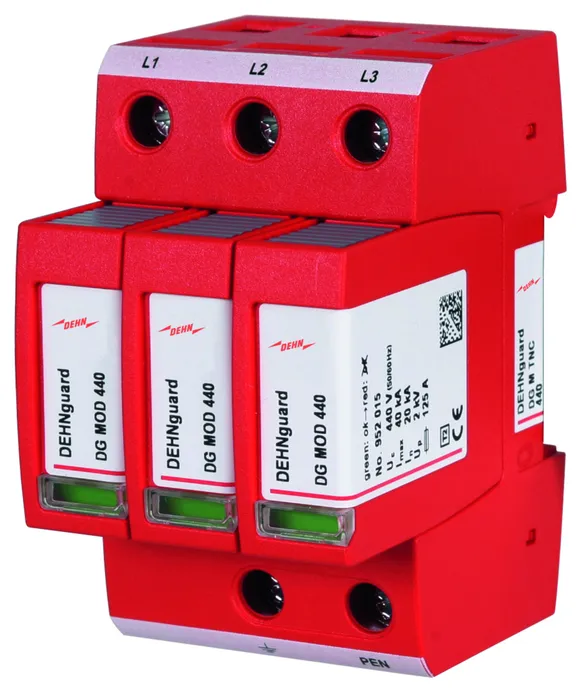

Ogranicznik przepięć DEHNguard MP TNC 440 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TN-C o napięciu znamionowym 400/690 V, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 440 V AC
Napięciowy poziom ochrony: <= 2 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TNC 440 FM
Nr kat.: 942308
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	400 / 690 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,7 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	580 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	765 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942308 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942308.

Idź do sklepu internetowego

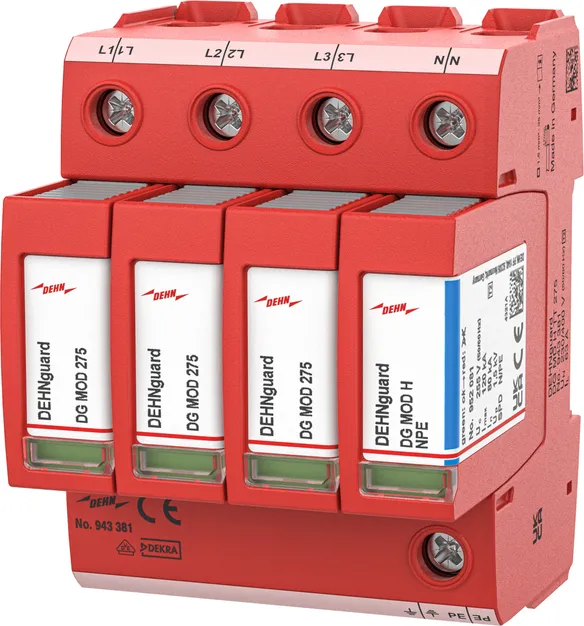

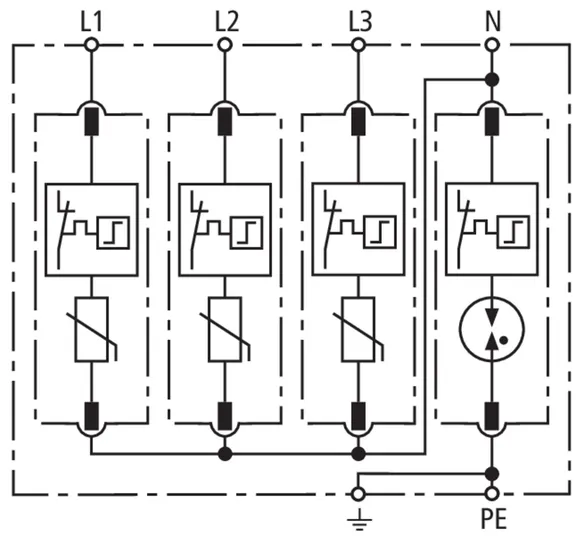

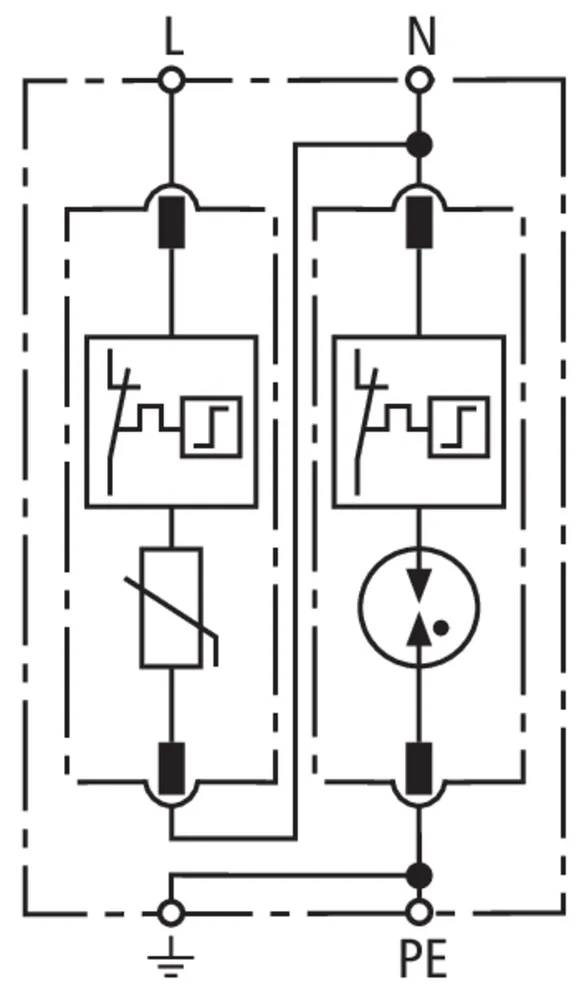

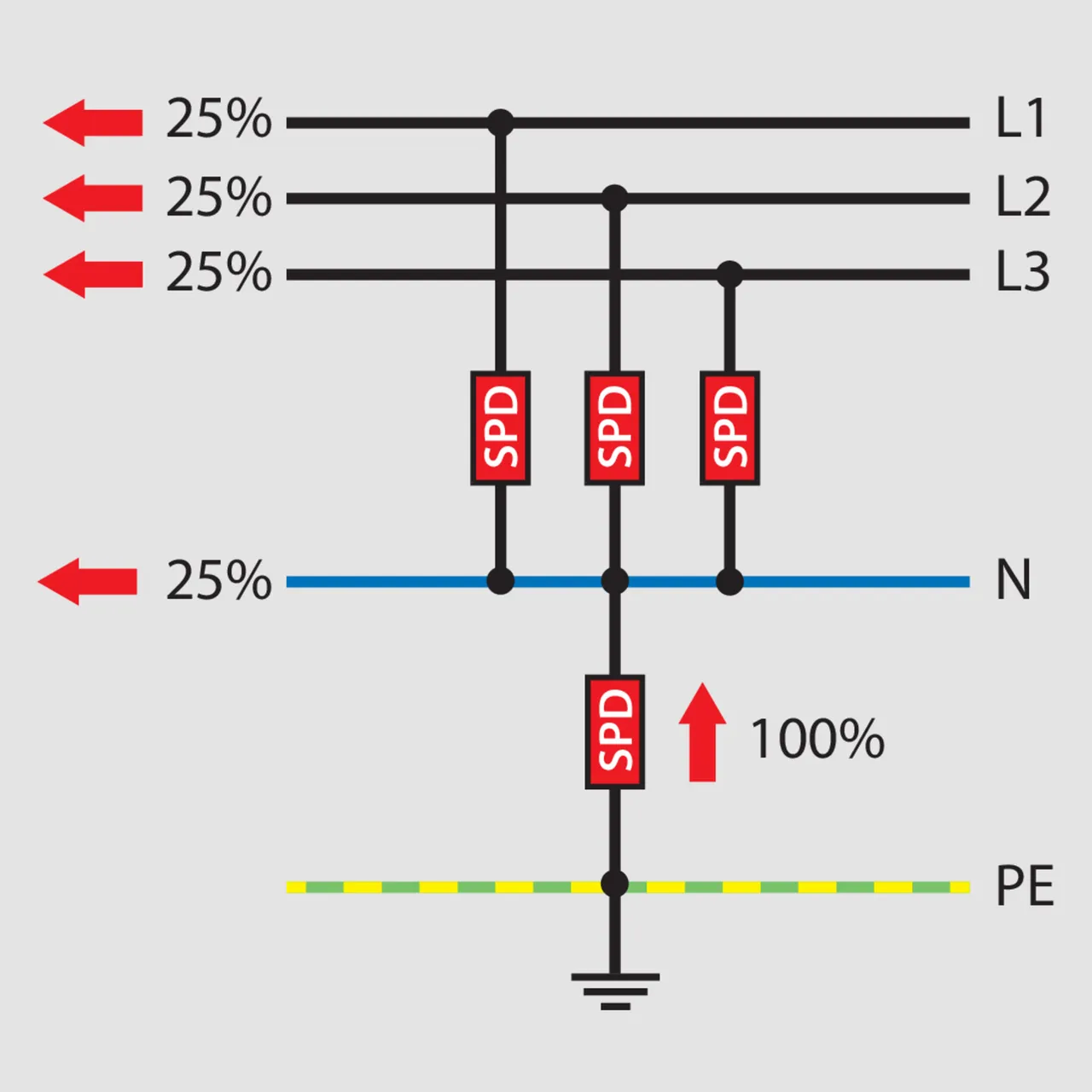

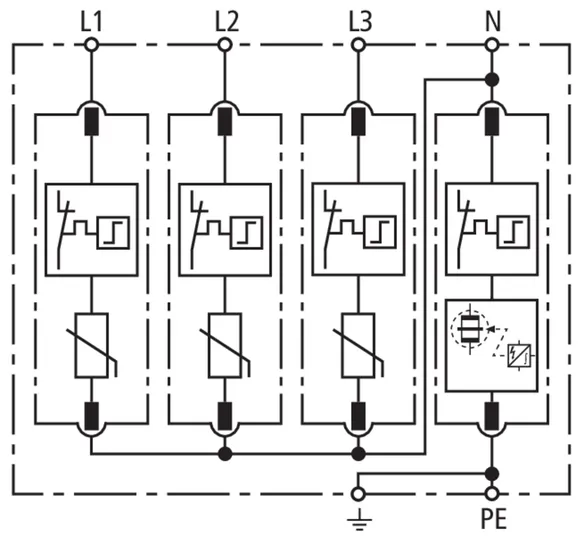

Nr kat. 942310 DG MP TT 275

GTIN / EAN 4013364484108, Nr taryfy celnej (EU): 85363030, Waga brutto: 343.84 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

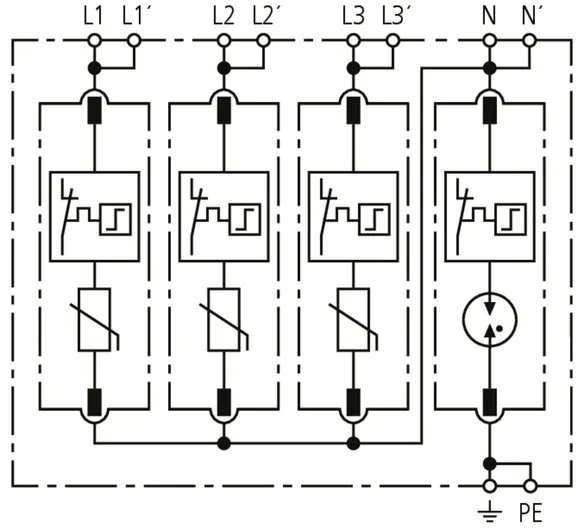

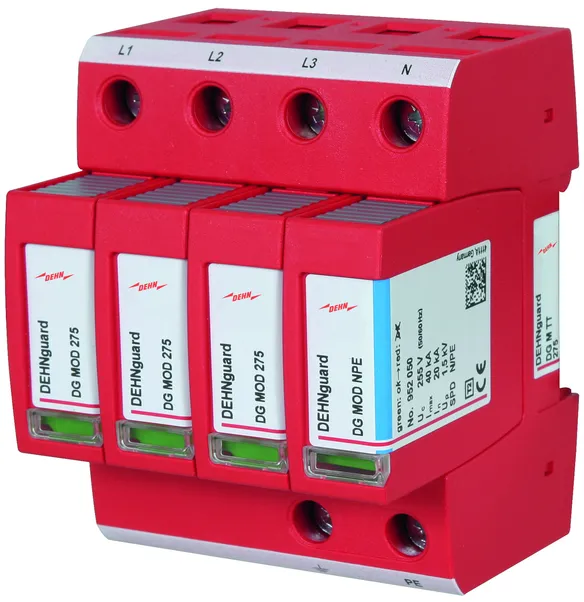

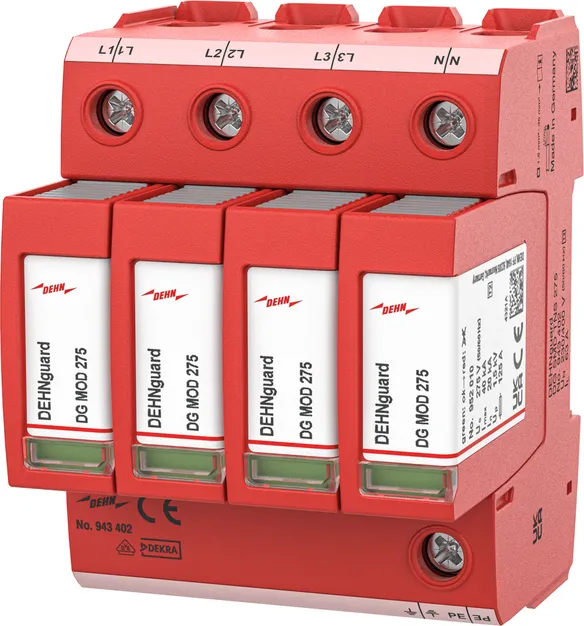

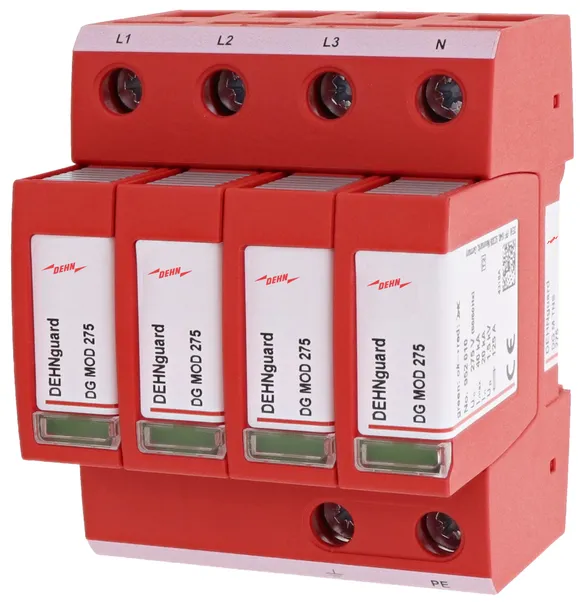

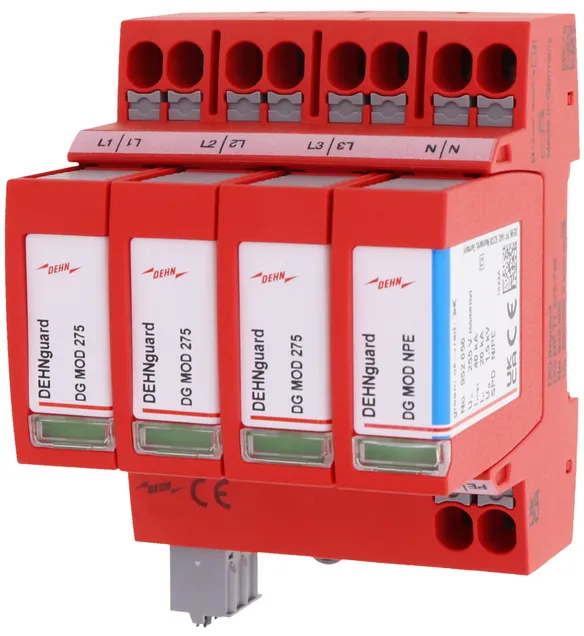

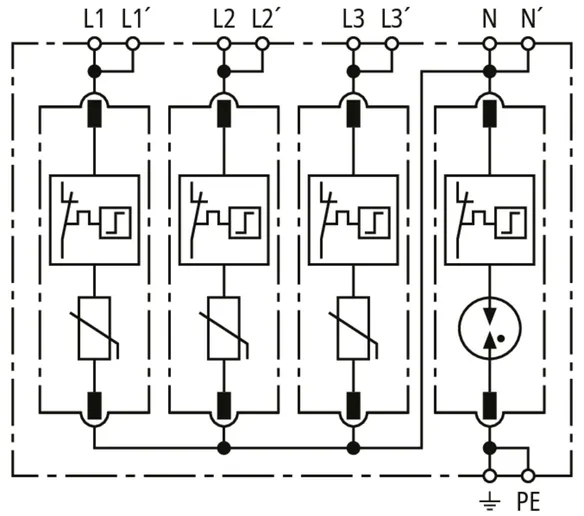

Ogranicznik przepięć DEHNguard MP TT 275
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 275
Nr kat.: 942310
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942310 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942310.

Idź do sklepu internetowego

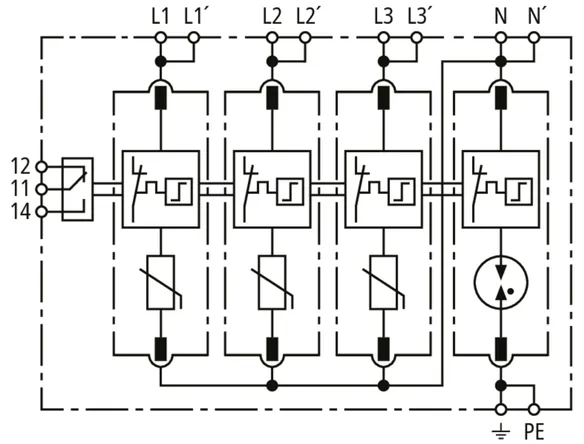

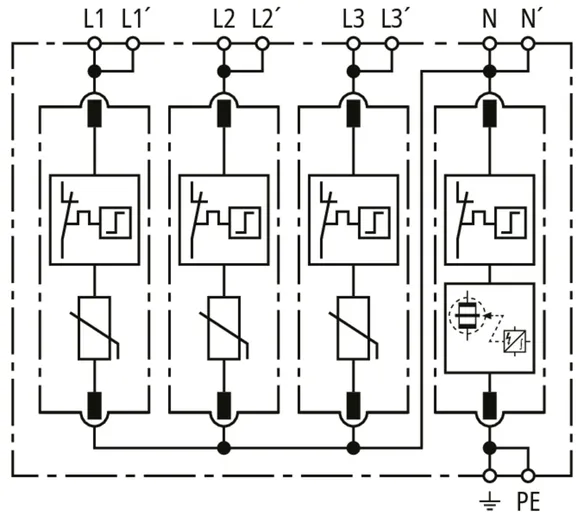

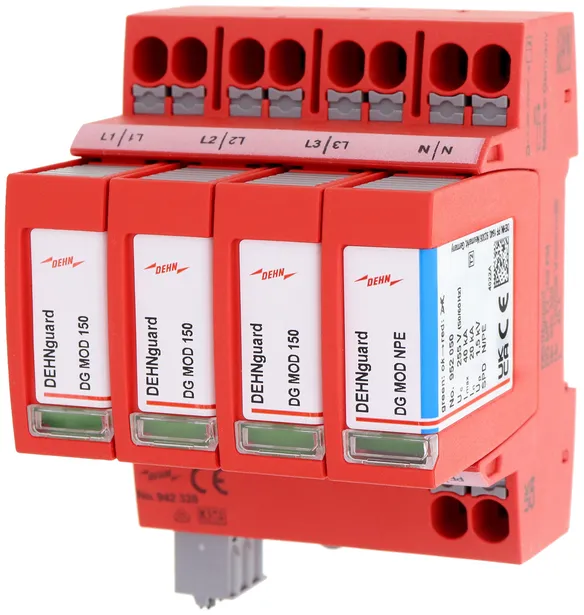

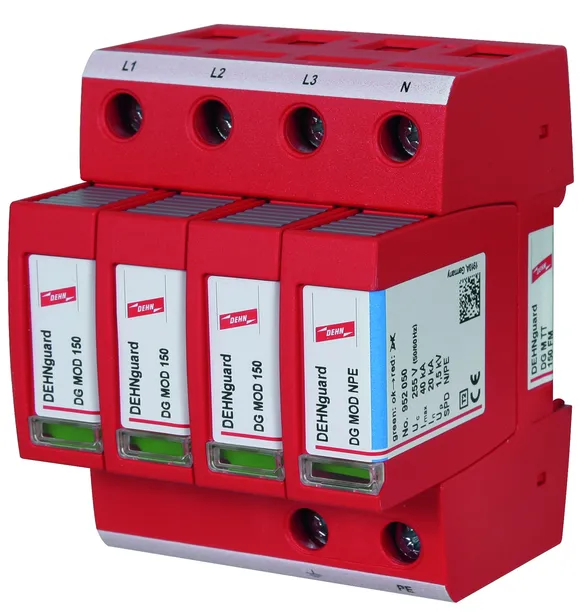

Nr kat. 942328 DG MP TT 150 FM

GTIN / EAN 4013364484856, Nr taryfy celnej (EU): 85363030, Waga brutto: 388.86 g, Jednostka opakowaniowa: 1.00 szt.

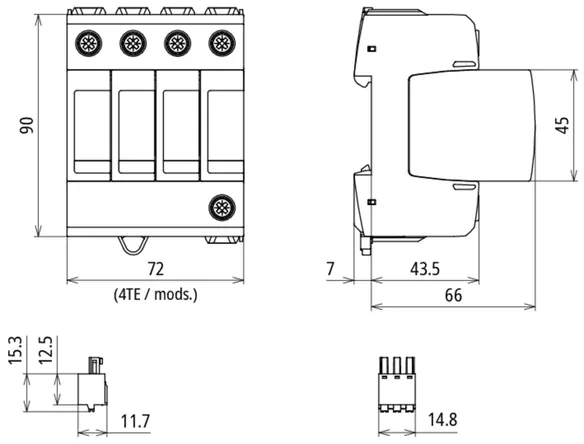

Rysunki

Informacje dodatkowe

Pliki CAD

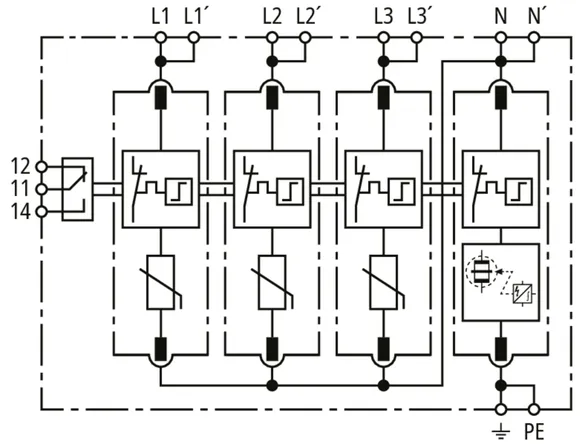

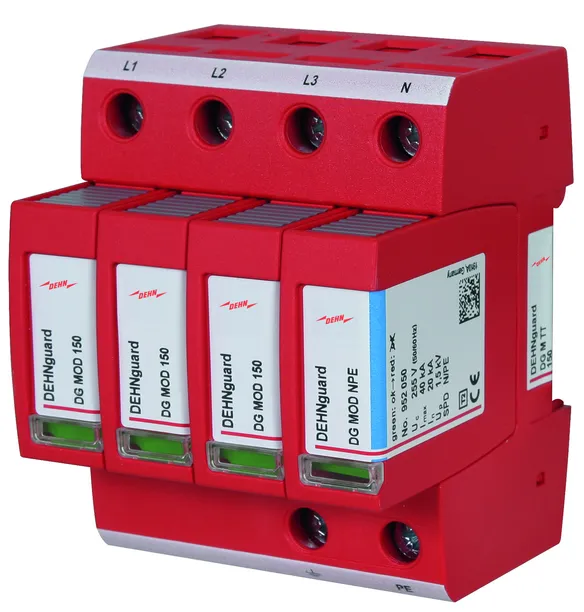

Ogranicznik przepięć DEHNguard MP TT 275 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 150 FM
Nr kat.: 942328
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	15 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 / 208 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	150 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) [L-N] (I_n )	15 kA
Znamionowy prąd wyładowczy (8/20 µs) [N-PE] (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942328 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942328.

Idź do sklepu internetowego

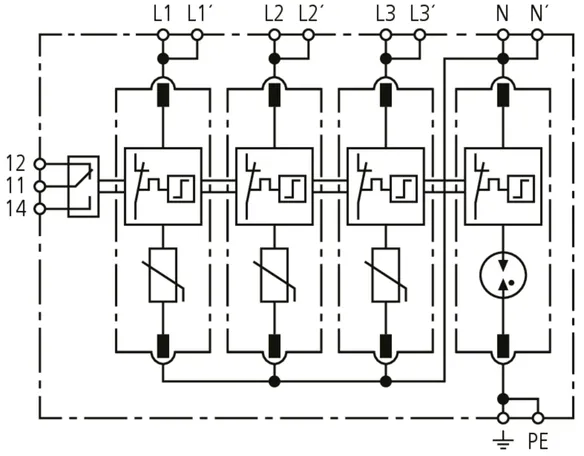

Nr kat. 942315 DG MP TT 275 FM

GTIN / EAN 4013364477162, Nr taryfy celnej (EU): 85363030, Waga brutto: 346.63 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

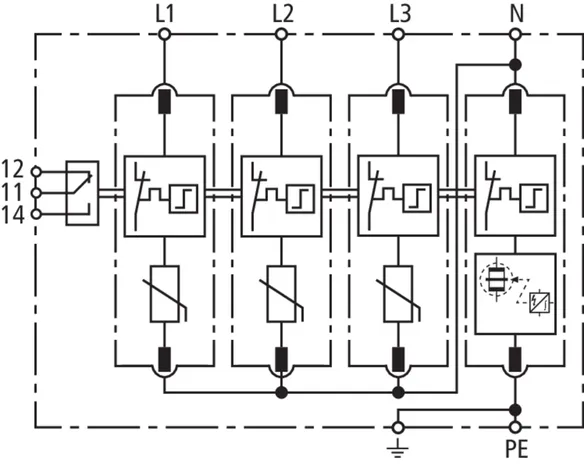

Ogranicznik przepięć DEHNguard MP TT 275 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 275 FM
Nr kat.: 942315
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942315 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942315.

Idź do sklepu internetowego

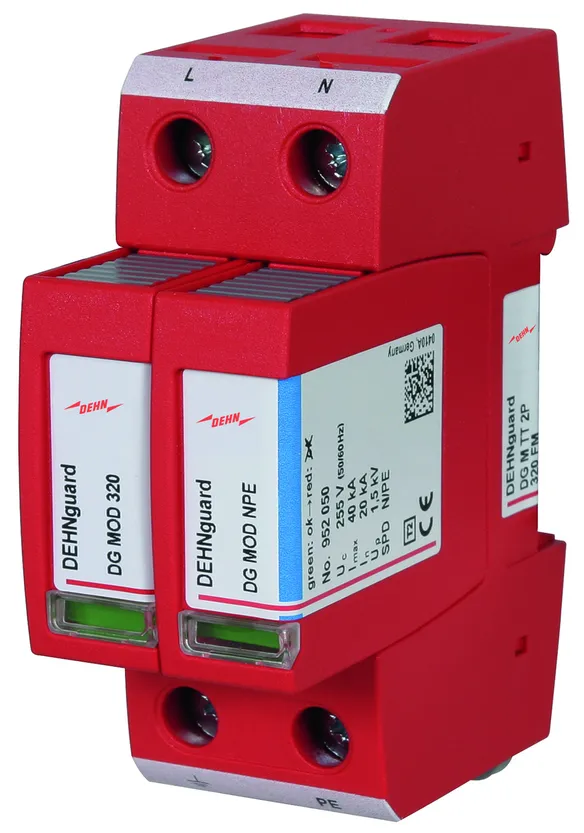

Nr kat. 942325 DG MP TT 320 FM

GTIN / EAN 4013364484849, Nr taryfy celnej (EU): 85363030, Waga brutto: 418.85 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

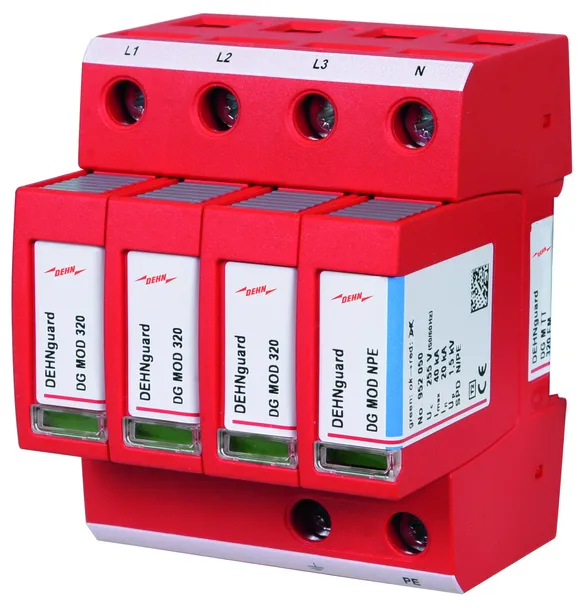

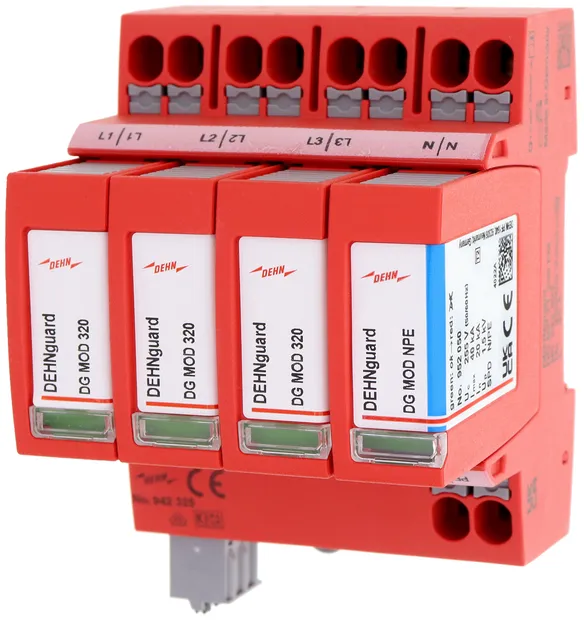

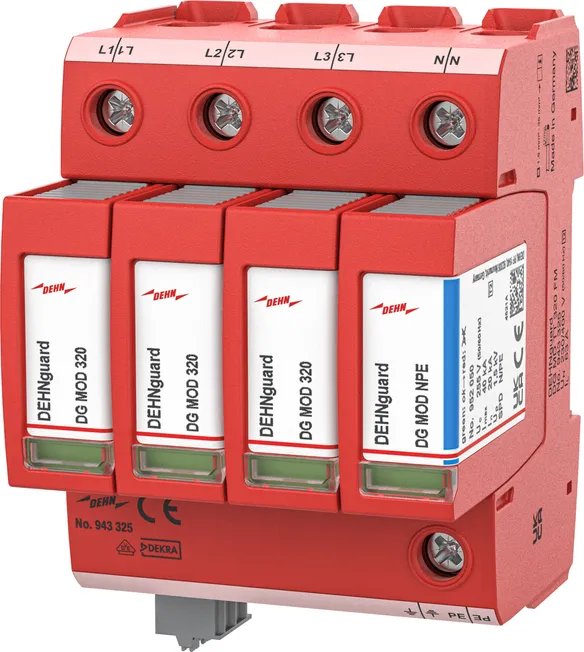

Ogranicznik przepięć DEHNguard MP TT 320 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 320 FM
Nr kat.: 942325
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942325 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942325.

Idź do sklepu internetowego

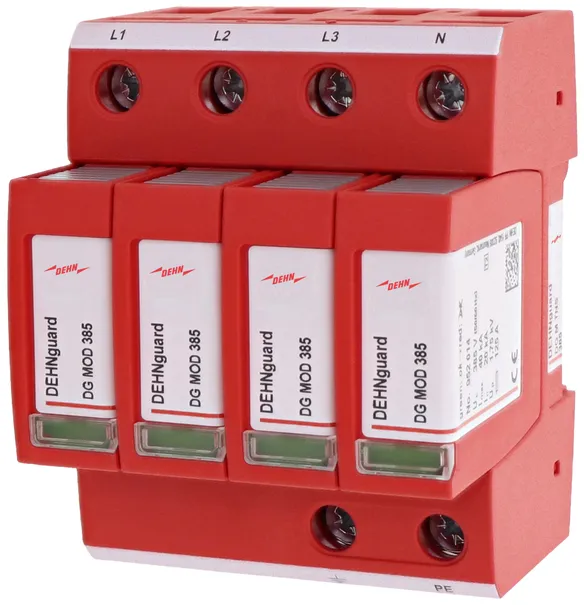

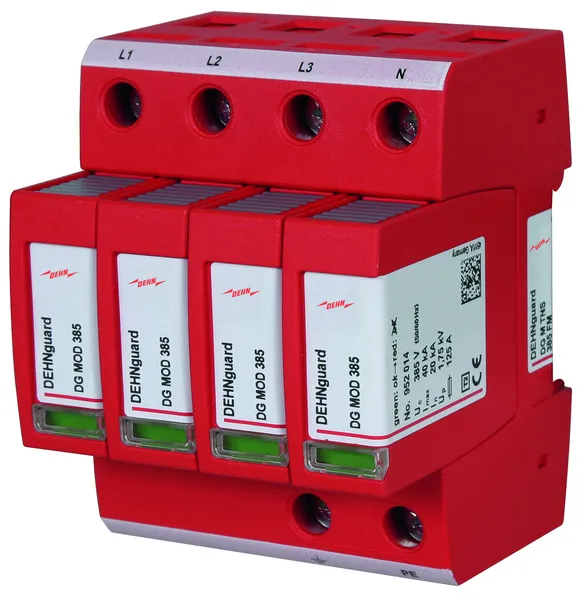

Nr kat. 942317 DG MP TT 385 FM

GTIN / EAN 4013364484825, Nr taryfy celnej (EU): 85363030, Waga brutto: 430.48 g, Jednostka opakowaniowa: 1.00 szt.

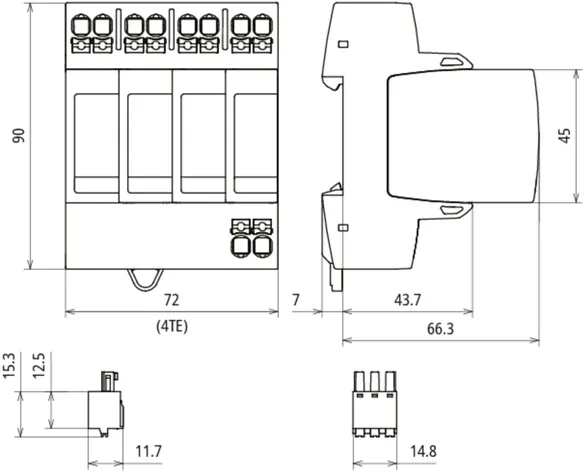

Rysunki

Informacje dodatkowe

Pliki CAD

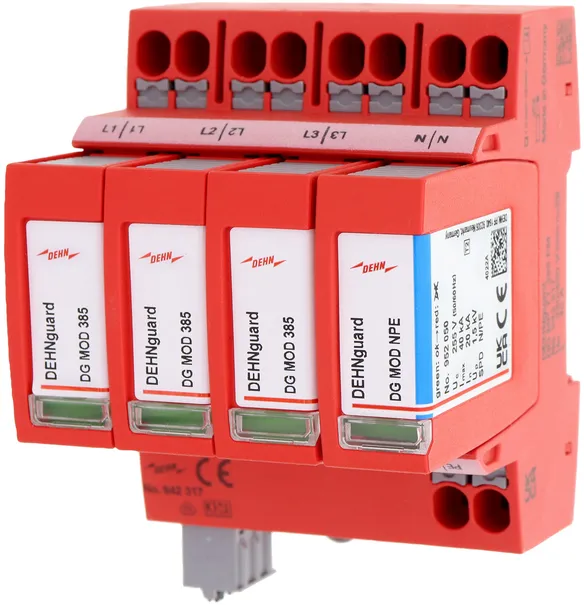

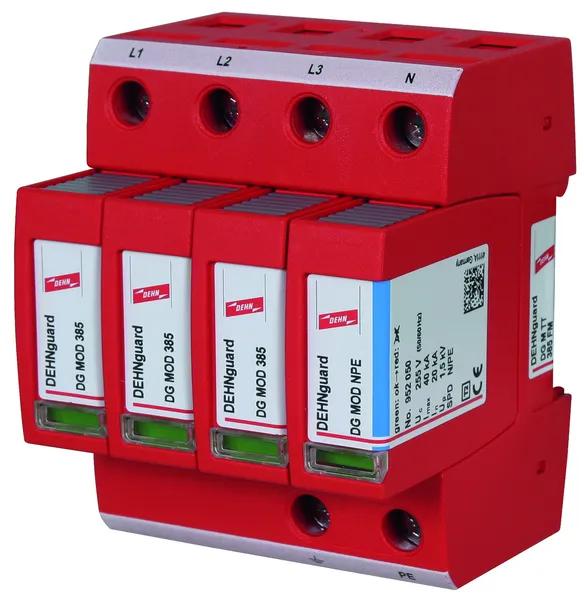

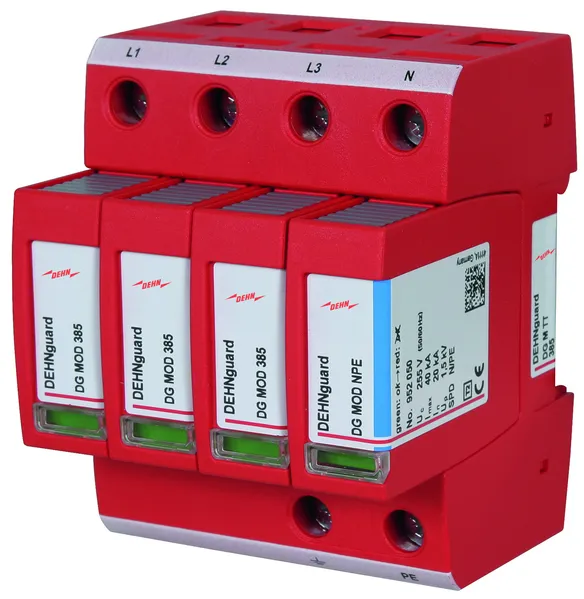

Ogranicznik przepięć DEHNguard MP TT 385 FM
4-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do sieci TT i TN-S, szerokość: 4 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 385 FM
Nr kat.: 942317
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	4 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942317 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942317.

Idź do sklepu internetowego

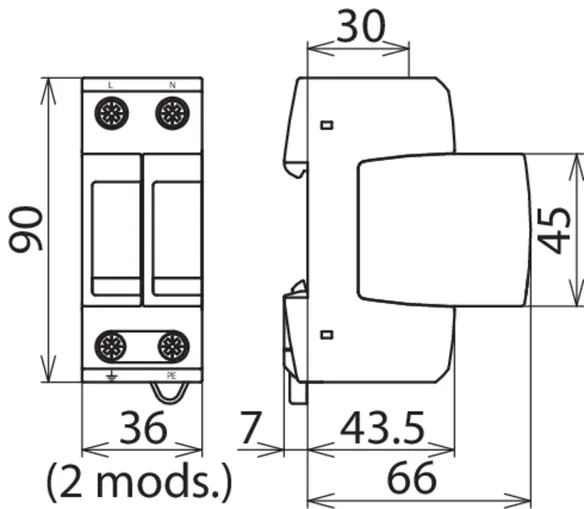

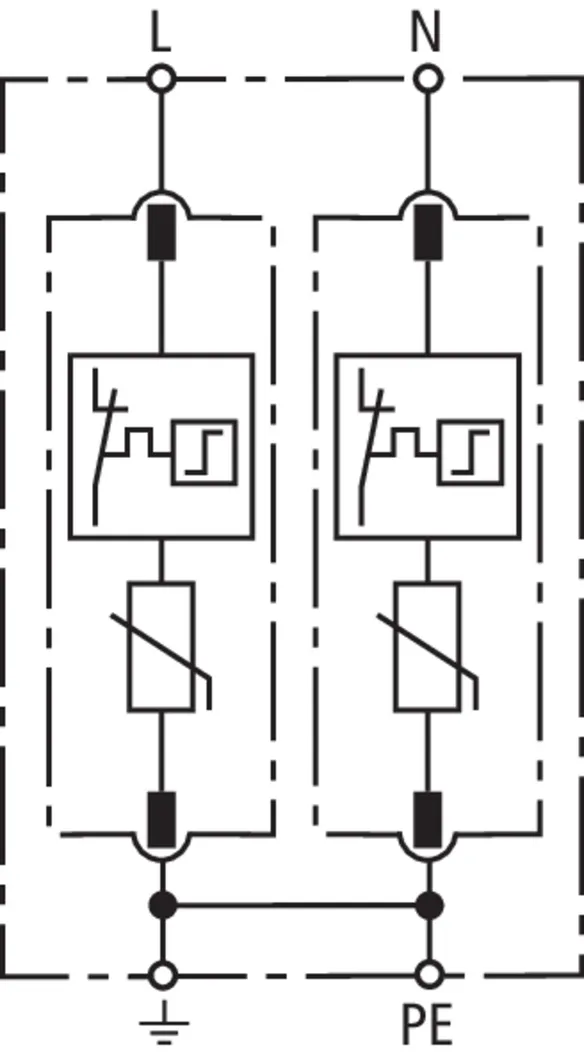

Nr kat. 942200 DG MP TN 275

GTIN / EAN 4013364495395, Nr taryfy celnej (EU): 85363030, Waga brutto: 228.88 g, Jednostka opakowaniowa: 1.00 szt.

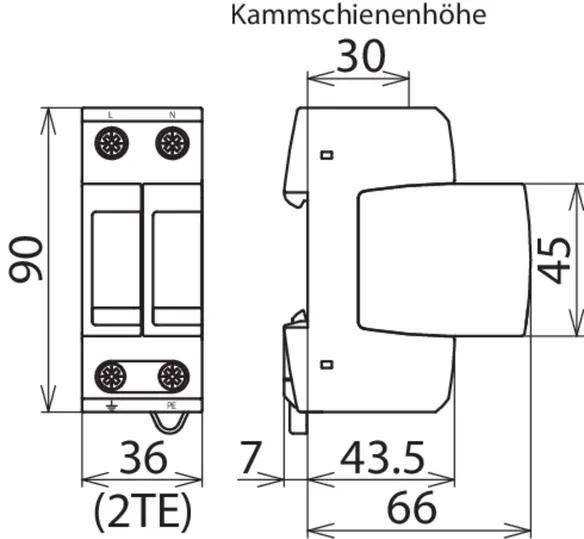

Rysunki

Informacje dodatkowe

Pliki CAD

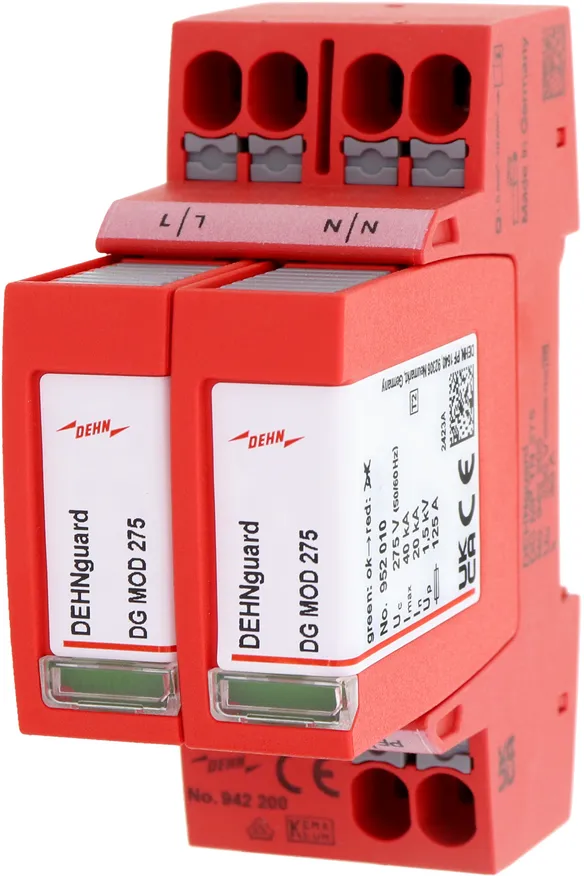

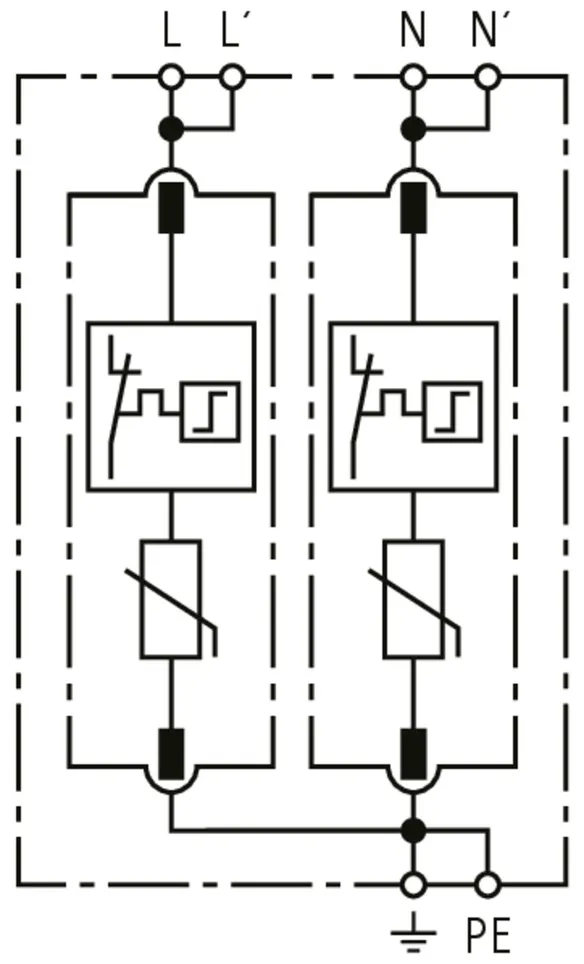

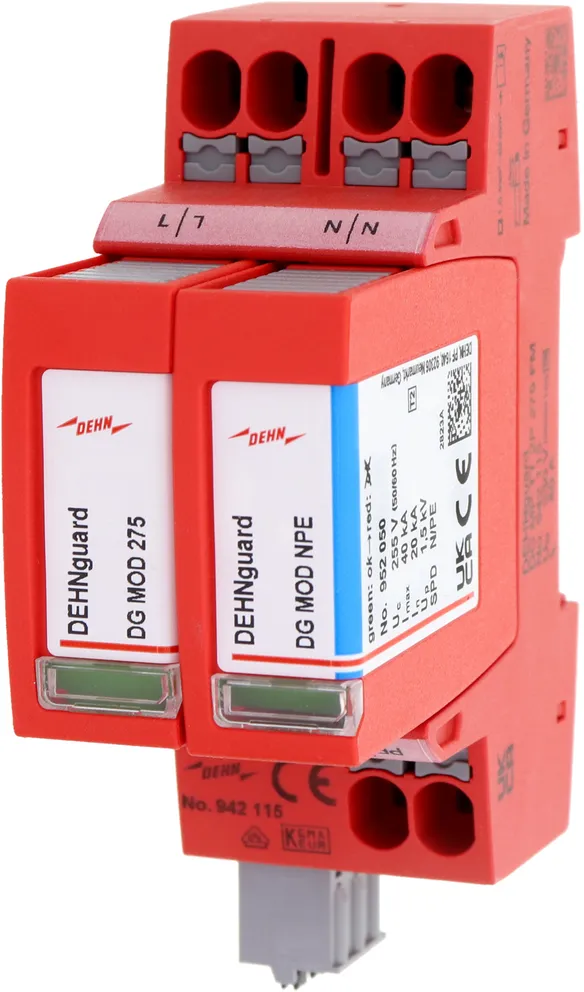

Ogranicznik przepięć DEHNguard MP TN 275
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TN o napięciu znamionowym 230 V., szerokość: 2 moduły
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TN 275
Nr kat.: 942200
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE

Produkt 942200 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942200.

Idź do sklepu internetowego

Nr kat. 942207 DG MP TN 150 FM

GTIN / EAN 4013364495418, Nr taryfy celnej (EU): 85363030, Waga brutto: 231.67 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

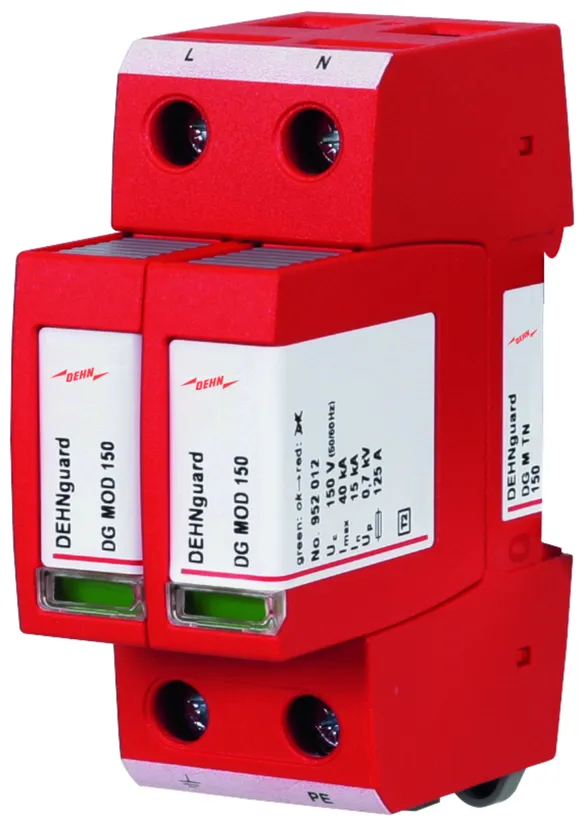

Ogranicznik przepięć DEHNguard MP TN 150 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TN 150 FM
Nr kat.: 942207
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942207 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942207.

Idź do sklepu internetowego

Nr kat. 942205 DG MP TN 275 FM

GTIN / EAN 4013364495401, Nr taryfy celnej (EU): 85363030, Waga brutto: 231.32 g, Jednostka opakowaniowa: 1.00 szt.

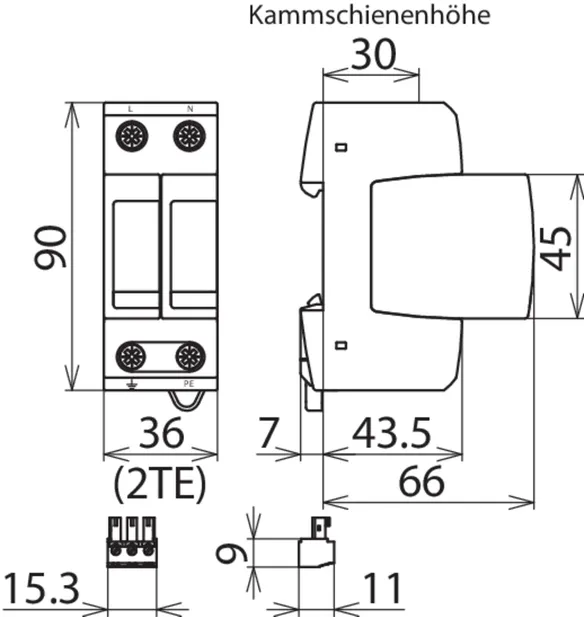

Rysunki

Informacje dodatkowe

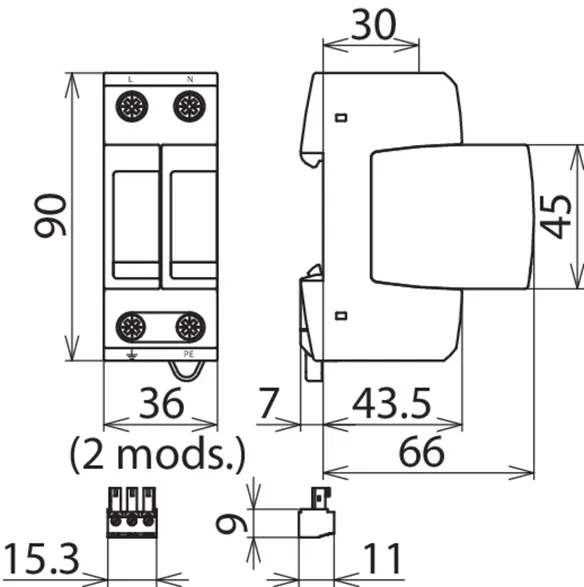

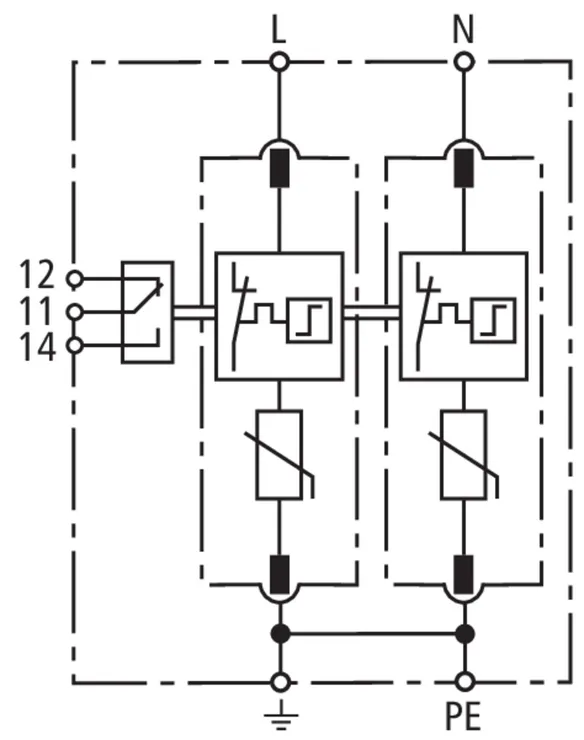

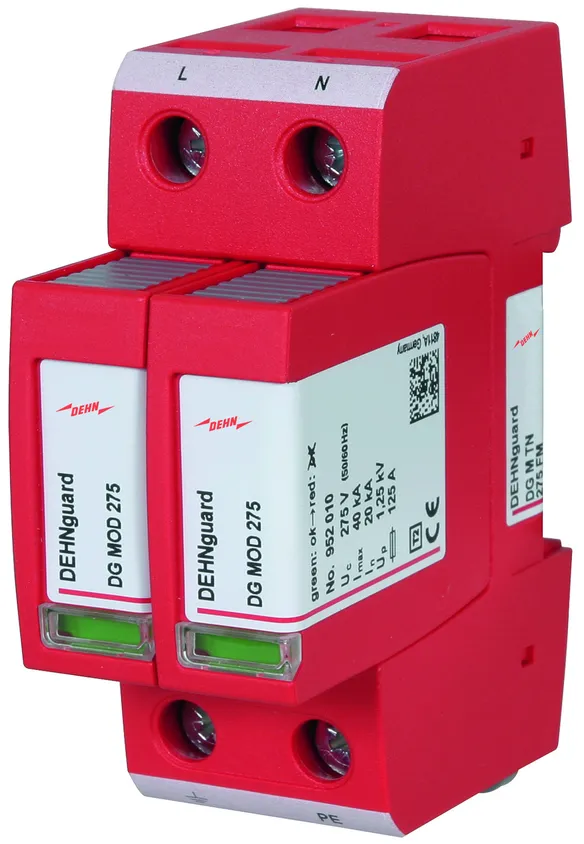

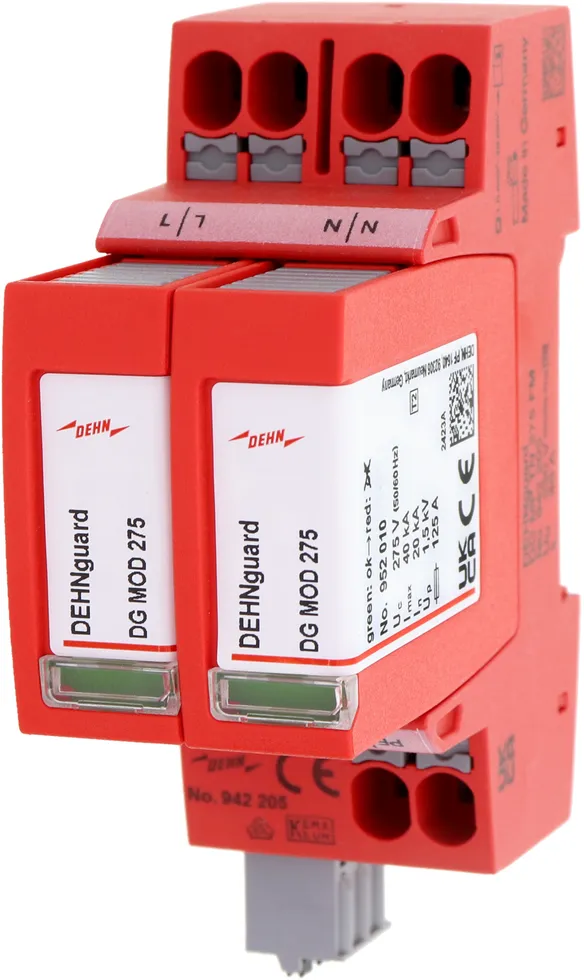

Ogranicznik przepięć DEHNguard MP TN 275 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TN o napięciu znamionowym 230 V., szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TN 275 FM
Nr kat.: 942205
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942205 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942205.

Idź do sklepu internetowego

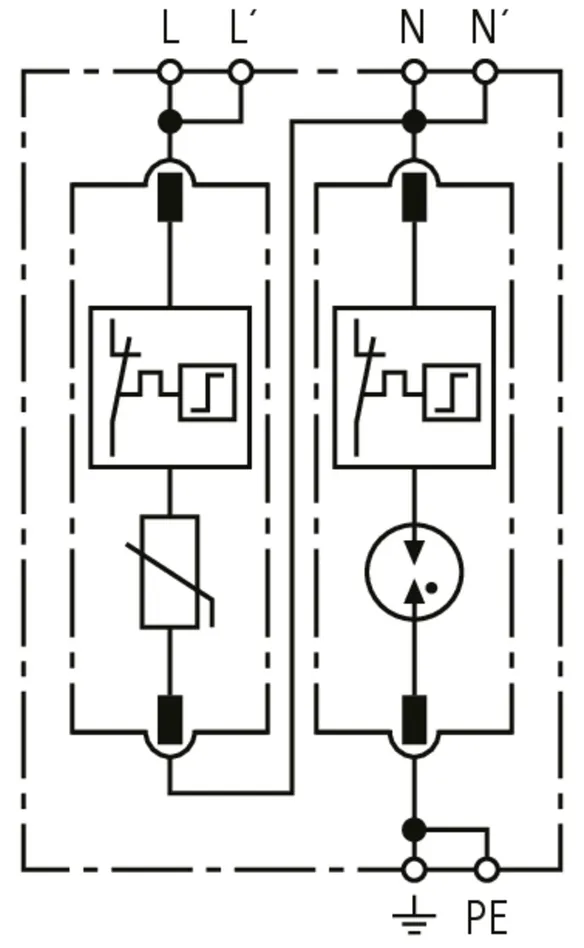

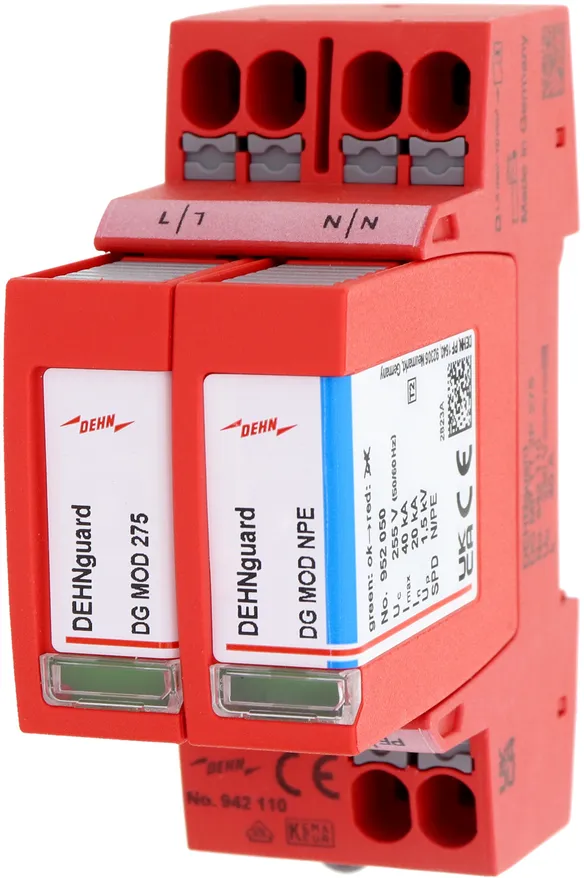

Nr kat. 942110 DG MP TT 2P 275

GTIN / EAN 4013364495326, Nr taryfy celnej (EU): 85363030, Waga brutto: 220.36 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

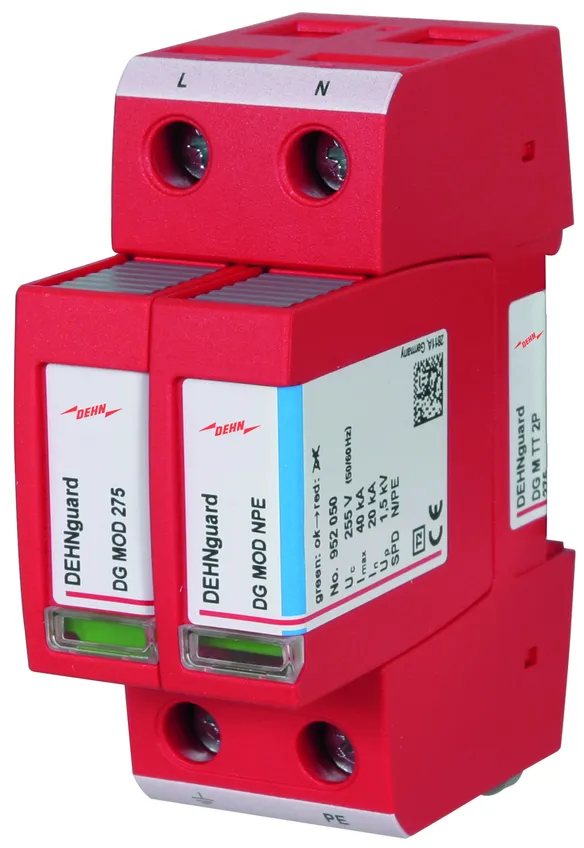

Ogranicznik przepięć DEHNguard MP TT 2P 275
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TT i TN o napięciu znamionowym 230 V, szerokość: 2 moduły
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P 275
Nr kat.: 942110
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942110 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942110.

Idź do sklepu internetowego

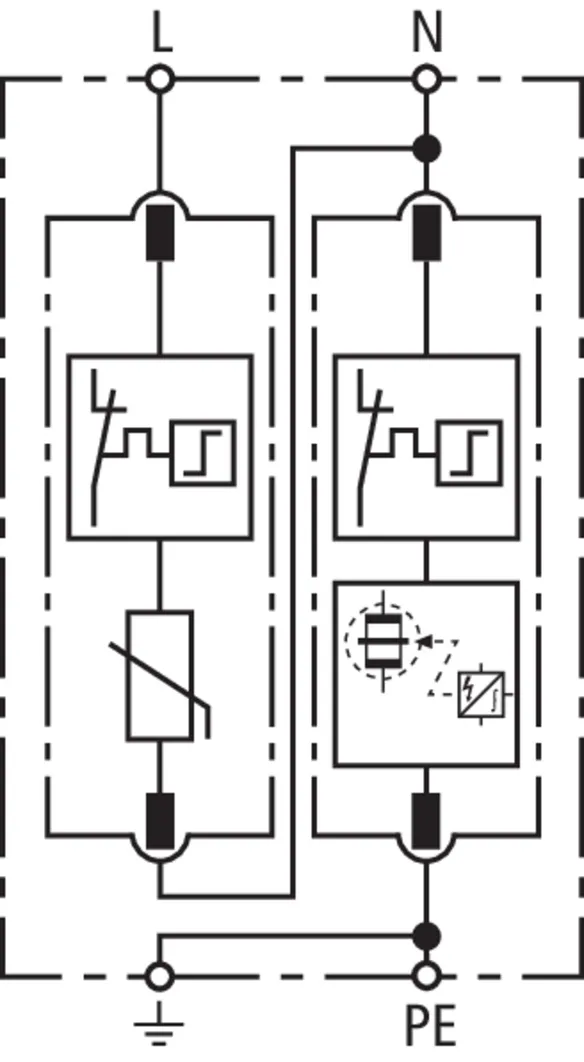

Nr kat. 942115 DG MP TT 2P 275 FM

GTIN / EAN 4013364495333, Nr taryfy celnej (EU): 85363030, Waga brutto: 226.75 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

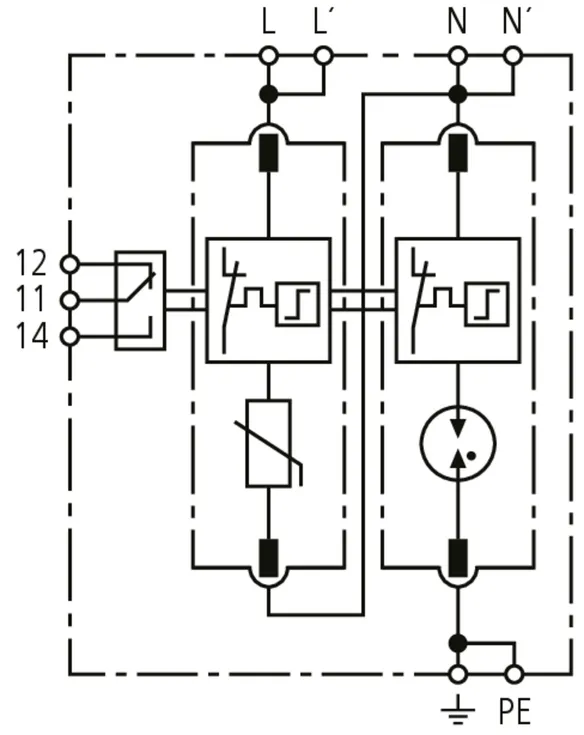

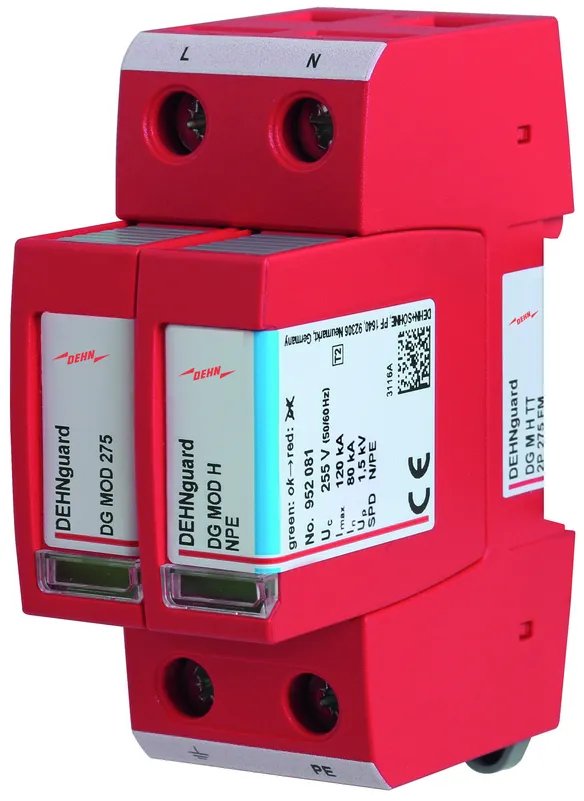

Ogranicznik przepięć DEHNguard MP TT 2P 275 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TT i TN o napięciu znamionowym 230 V, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P 275 FM
Nr kat.: 942115
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	275 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm²linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942115 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942115.

Idź do sklepu internetowego

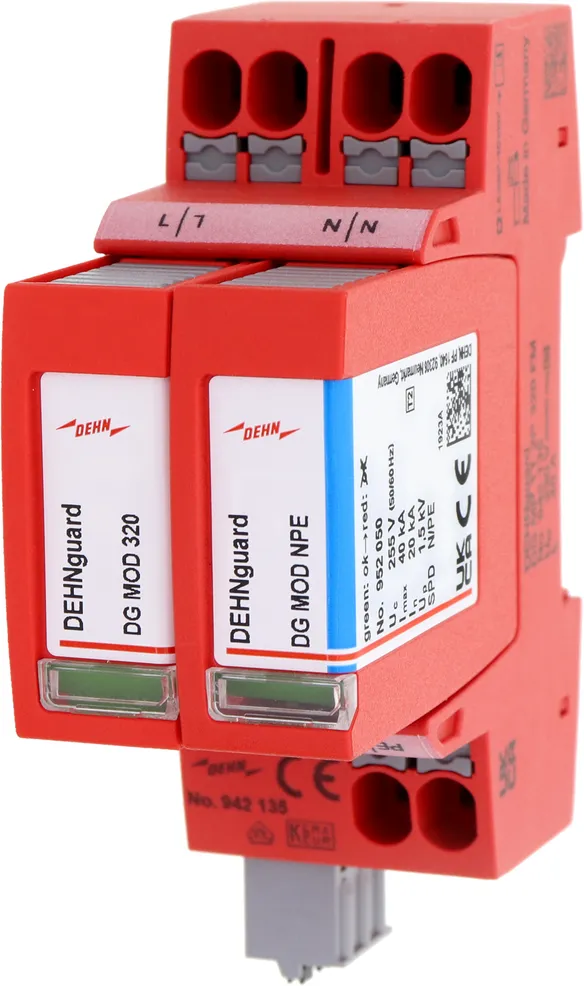

Nr kat. 942135 DG MP TT 2P 320 FM

GTIN / EAN 4013364495340, Nr taryfy celnej (EU): 85363030, Waga brutto: 230.96 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

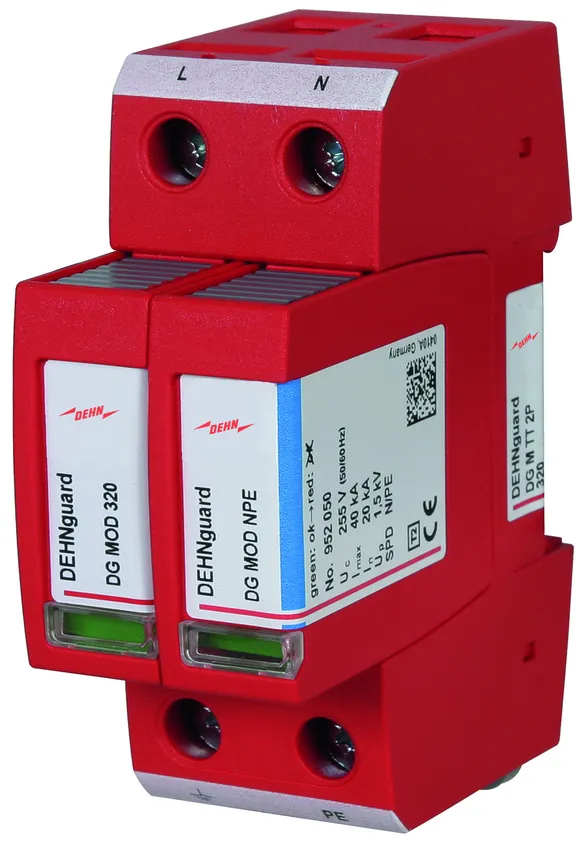

Ogranicznik przepięć DEHNguard MP TT 2P 320 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TT i TN o napięciu znamionowym 230 V, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 320 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P 320 FM
Nr kat.: 942135
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	320 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,5 kV

Produkt 942135 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942135.

Idź do sklepu internetowego

Nr kat. 942117 DG MP TT 2P 385 FM

GTIN / EAN 4013364495357, Nr taryfy celnej (EU): 85363030, Waga brutto: 227.23 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP TT 2P 385 FM
2-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do jednofazowych sieci TT i TN, szerokość: 2 moduły
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP TT 2P 385 FM
Nr kat.: 942117
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [L-N] (U_C )	385 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Udar kombinowany [N-PE] (U_OC )	6 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Napięciowy poziom ochrony [L-N]/[N-PE] przy 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Zdolność gaszenia prądu następczego [N-PE] (I_fi )	100 A_rms
Czas zadziałania [L-N] (t_A )	≤ 25 ns
Czas zadziałania [N-PE] (t_A )	≤ 100 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) [L-N] (U_T) – cecha	440 V / 120 min – wytrzymały
Przepięcia dorywcze (TOV) [N-PE] (U_T) – cecha	1200 V / 200 ms – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	2 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm²drut / linka
Rozszerzone dane techniczne:	---------------------------------
Prąd udarowy (10/350 µs) [N-PE] (I_imp )	12 kA
Napięciowy poziom ochrony [L-PE] (U_P )	1,75 kV

Produkt 942117 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942117.

Idź do sklepu internetowego

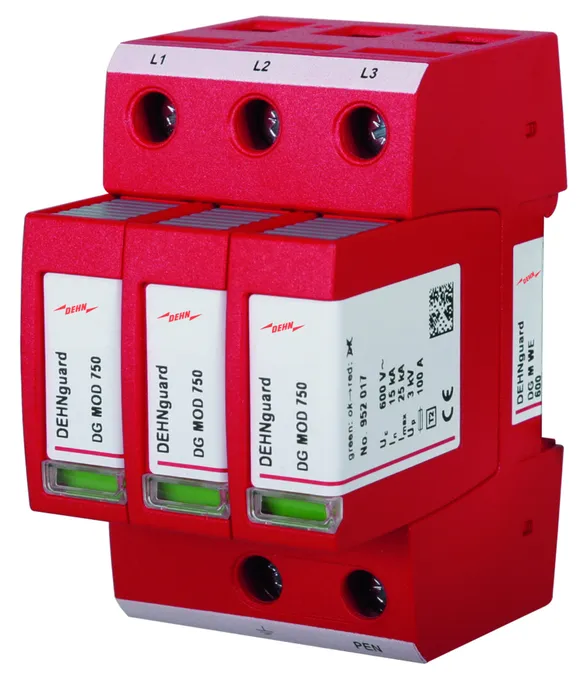

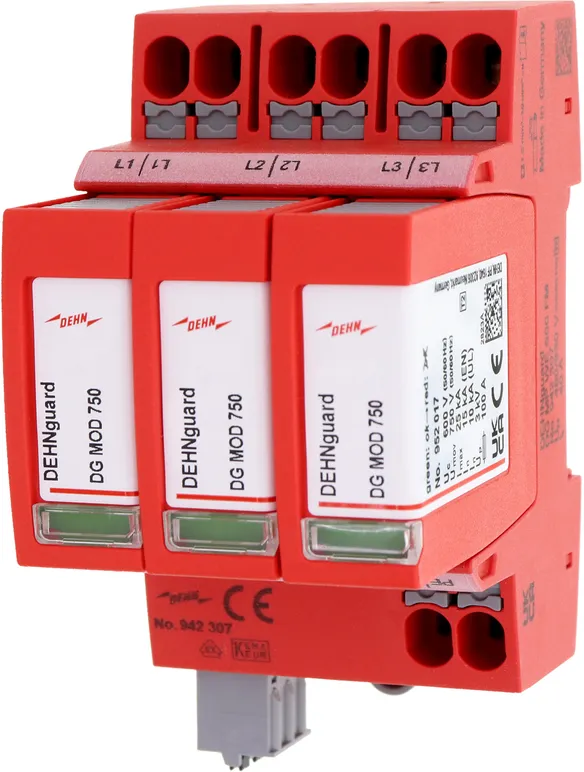

Nr kat. 942307 DG MP WE 600 FM

GTIN / EAN 4013364495302, Nr taryfy celnej (EU): 85363030, Waga brutto: 384.26 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Ogranicznik przepięć DEHNguard MP WE 600 FM
3-biegunowy, modułowy, gotowy do podłączenia
ogranicznik przepięć z
podwójnym zaciskiem przyłączeniowym w technice wtykowej („push-in”) do
okablowania rozgałęzionego i połączeń szeregowych
do instalacji w elektrowniach wiatrowych, do
sieci TN-C o napięciu znamionowym 400/690 V, szerokość: 3 moduły
z zestykiem zdalnej sygnalizacji
Uwzględniono krótkotrwałe wahania napięcia
spowodowane zwiększonym napięciem znamionowym warystora Umov
Ogranicznik przepięć typu 2 + typu 3 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 600 V AC
Znamionowe napięcie warystora: 750 V AC
Napięciowy poziom ochrony: <= 3 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG MP WE 600 FM
Nr kat.: 942307
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowe napięcie warystora (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 + typ 3 / klasa II + klasa III
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	480 / 830 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	600 V (50 / 60 Hz)
Znamionowe napięcie warystora (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	25 kA
Udar kombinowany [L-N] (U_OC )	20 kV
Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (I_L )	40 A
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 2,5 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V"	40 A gG
Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²)	100 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	900 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	915 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut
Przekrój przyłącza (min.)	6 mm² linka
Przekrój przyłącza (maks.)	10 mm² drut / linka
Przekrój przewodów (min.) z tulejką kablową	1,5 mm²
Przekrój przewodów (maks.) z tulejką kablową	6 mm²
Przekrój przewodów (maks.) z tulejką kablową bez kołnierza	10 mm²
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Produkt 942307 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 942307.

Idź do sklepu internetowego

Nr kat. 952313 DG M TNC 150

GTIN / EAN 4013364123939, Nr taryfy celnej (EU): 85363030, Waga brutto: 319.70 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard M TNC 150
3-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do sieci TN-C, szerokość: 3 moduły
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 150 V AC
Napięciowy poziom ochrony: <= 0,7 kV
Znamionowy prąd wyładowczy: 15 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG M TNC 150
Nr kat.: 952313
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Maksymalne dobezpieczenie	125 A gG
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	120 / 240 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	150 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	15 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 0,7 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 0,55 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	175 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	230 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL

Produkt 952313 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952313.

Idź do sklepu internetowego

Nr kat. 952300 DG M TNC 275

GTIN / EAN 4013364108431, Nr taryfy celnej (EU): 85363030, Waga brutto: 355.40 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard M TNC 275
3-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do sieci TN-C, szerokość: 3 moduły
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 275 V AC
Napięciowy poziom ochrony: <= 1,5 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 50 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG M TNC 275
Nr kat.: 952300
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Maksymalne dobezpieczenie	125 A gG
Certyfikaty	KEMA, VDE, UL


Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	275 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,5 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	50 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, VDE, UL
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz
– Napięcie probiercze AC (U_C )	275 V
– Napięcie znamionowe AC (U_N )	230 / 400 V
– Częstotliwość znamionowa AC (f_N )	16,7 Hz

Produkt 952300 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952300.

Idź do sklepu internetowego

Nr kat. 952314 DG M TNC 385

GTIN / EAN 4013364124028, Nr taryfy celnej (EU): 85363030, Waga brutto: 362.50 g, Jednostka opakowaniowa: 1.00 szt.

Wcześniejszy produkt

Rysunki

Informacje dodatkowe

Pliki CAD

Ogranicznik przepięć DEHNguard M TNC 385
3-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
do sieci TN-C, szerokość: 3 moduły
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 385 V AC
Napięciowy poziom ochrony: <= 1,75 kV
Znamionowy prąd wyładowczy: 20 kA
Wytrzymałość zwarciowa: 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG M TNC 385
Nr kat.: 952314
lub podobny.

Certyfikaty

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Maksymalne dobezpieczenie	125 A gG
Certyfikaty	KEMA, UL

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	230 / 400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	385 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Maksymalny prąd wyładowczy (8/20 µs) (I_max )	40 kA
Napięciowy poziom ochrony (U_P )	≤ 1,75 kV
Napięciowy poziom ochrony przy 5 kA (U_P )	≤ 1,35 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalne dobezpieczenie	125 A gG
Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	335 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	440 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przyłącza (min.)	1,5 mm² drut / linka
Przekrój przyłącza (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	3 moduł(y), DIN 43880
Certyfikaty	KEMA, UL

Produkt 952314 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 952314.

Idź do sklepu internetowego

Nr kat. 952303 DG M TNC 440

GTIN / EAN 4013364120709, Nr taryfy celnej (EU): 85363030, Waga brutto: 376.30 g, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Open PDF

DEHNguard modular

Szczegóły

DEHNguard SMP TNS ... (FM)

Nr kat. 942402 DG SMP TNS 275

Nie masz uprawnień, by pobrać 942310.stp

Nie masz uprawnień, by pobrać 942310.igs

Nie masz uprawnień, by pobrać 942310.jt

Nie masz uprawnień, by pobrać 942310.dwg

Nie masz uprawnień, by pobrać 942310m.dxf

Produkt 942402 został dodany do notatnika.

Do koszyka dodano produkt 942402.

Nr kat. 942407 DG SMP TNS 275 FM

Nie masz uprawnień, by pobrać 942315.stp

Nie masz uprawnień, by pobrać 942315.igs

Nie masz uprawnień, by pobrać 942315.jt

Nie masz uprawnień, by pobrać 942315.dwg

Nie masz uprawnień, by pobrać 942315m.dxf

Produkt 942407 został dodany do notatnika.

Do koszyka dodano produkt 942407.

DEHNguard MP TNC ...

Nr kat. 942300 DG MP TNC 275

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf

Produkt 942300 został dodany do notatnika.

Do koszyka dodano produkt 942300.

DEHNguard MP TNC ... FM

Nr kat. 942318 DG MP TNC 150 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942318 został dodany do notatnika.

Do koszyka dodano produkt 942318.

Nr kat. 942305 DG MP TNC 275 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942305 został dodany do notatnika.

Do koszyka dodano produkt 942305.

Nr kat. 942319 DG MP TNC 385 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942319 został dodany do notatnika.

Do koszyka dodano produkt 942319.

Nr kat. 942308 DG MP TNC 440 FM

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.stp

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.igs

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.jt

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

Nie masz uprawnień, by pobrać 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Produkt 942308 został dodany do notatnika.

Do koszyka dodano produkt 942308.

DEHNguard MP TT ...

Nr kat. 942310 DG MP TT 275

Nie masz uprawnień, by pobrać 942310.stp

Nie masz uprawnień, by pobrać 942310.igs

Nie masz uprawnień, by pobrać 942310.jt

Nie masz uprawnień, by pobrać 942310.dwg

Nie masz uprawnień, by pobrać 942310m.dxf

Produkt 942310 został dodany do notatnika.

Do koszyka dodano produkt 942310.

DEHNguard MP TT ... FM

Nr kat. 942328 DG MP TT 150 FM

Nie masz uprawnień, by pobrać 942315.stp

Nie masz uprawnień, by pobrać 942315.igs

Nie masz uprawnień, by pobrać 942315.jt

Nie masz uprawnień, by pobrać 942315.dwg

Nie masz uprawnień, by pobrać 942315m.dxf

Produkt 942328 został dodany do notatnika.

Do koszyka dodano produkt 942328.

Nr kat. 942315 DG MP TT 275 FM
