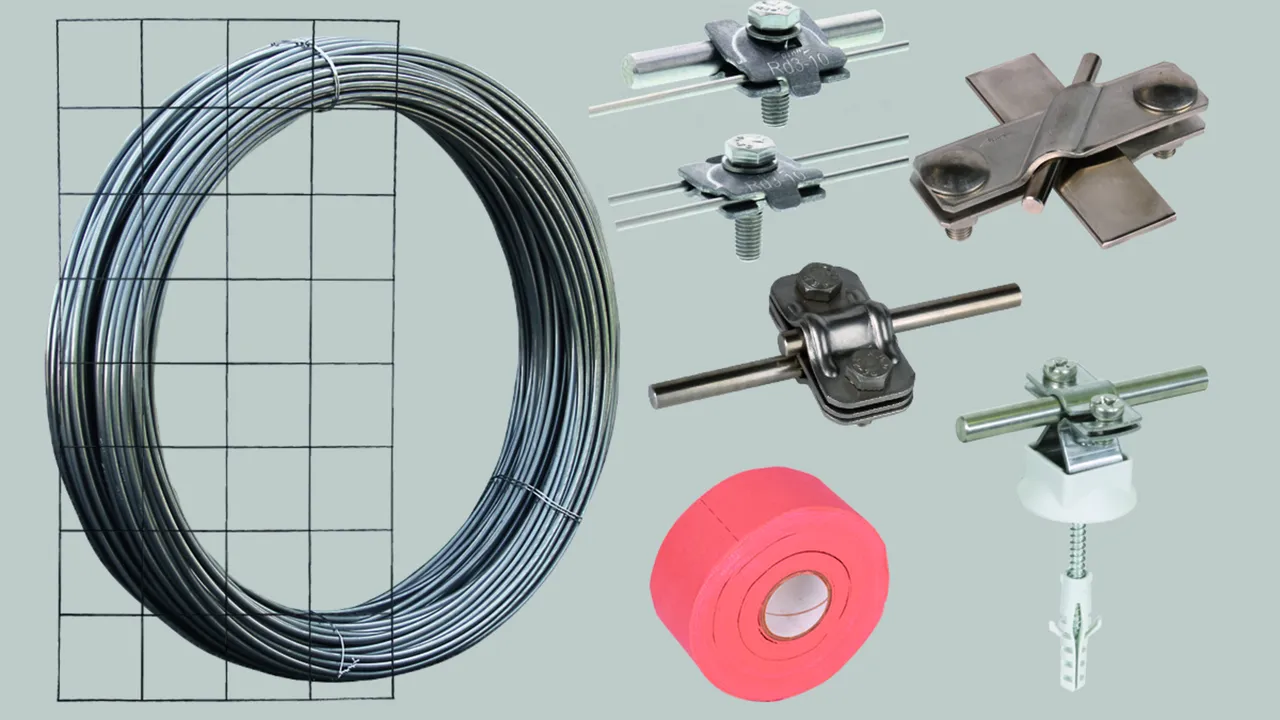

Sterowanie potencjałem

Mata siatkowa do ochrony przed napięciem krokowym

Zgodnie z instrukcjami VDE/ABB „Ochrona odgromowa schronisk górskich”

Jeśli maty siatkowe są układane na zakładkę, na jedną matę siatkową potrzeba ok. 6 zacisków przyłączeniowych (z taśmą antykorozyjną art. nr 556 125).
Bardziej szczegółowe dane można znaleźć w odpowiednich instrukcjach montażu.

1 Produkt

Nr kat. 618214 GMA 250 2000X1000X4 V4A

GTIN / EAN 4013364322950, Nr taryfy celnej (EU): 73141400, Waga brutto: 2.00 kg, Jednostka opakowaniowa: 1.00 szt.

Rysunki

Informacje dodatkowe

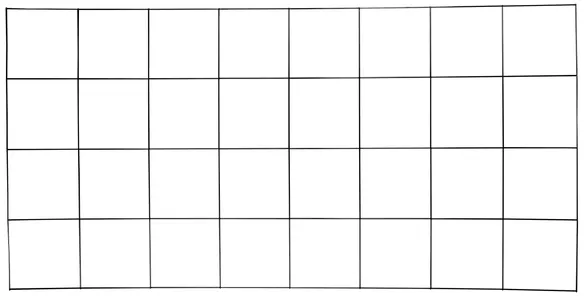

Mata siatkowa do ochrony przed napięciem krokowym
zgodnie z instrukcjami VDE/ABB
„Ochrona odgromowa schronisk górskich”,
wytrawiona i pasywowana
zgodnie z normą DIN VDE 0151
Materiał: stal nierdzewna (V4A)

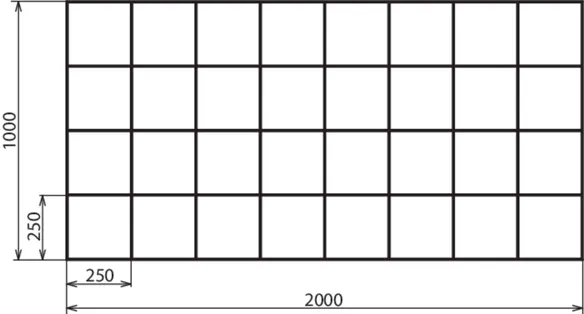

Wymiary: 2000 x 1000 x 4 mm
Rozmiar oka sieci: 250 mm

Producent: DEHN
Typ: GMA 250 2000X1000X4 V4A
Nr kat.: 618214
lub podobny.



Dane techniczne

Materiał stal nierdzewna (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316

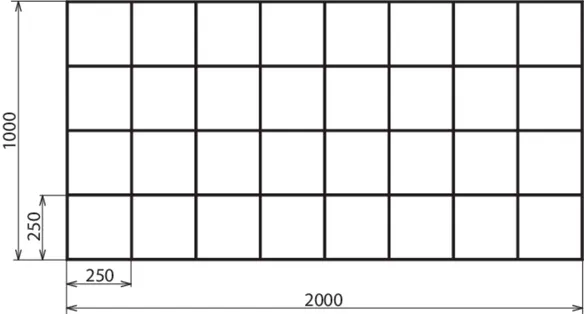

Wymiary (dł x sz x gł) 2000 x 1000 x 4 mm
Rozmiar oka sieci 250 mm

Produkt 618214 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 618214.

Idź do sklepu internetowego

Zacisk przyłączeniowy do maty siatkowej

Zacisk przyłączeniowy do łączenia mat siatkowych lub przyłączania mat siatkowych do instalacji uziemiających.

2 Produkty

Nr kat. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN / EAN 4013364385306, Nr taryfy celnej (EU): 85359000, Waga brutto: 52.08 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Informacje dodatkowe

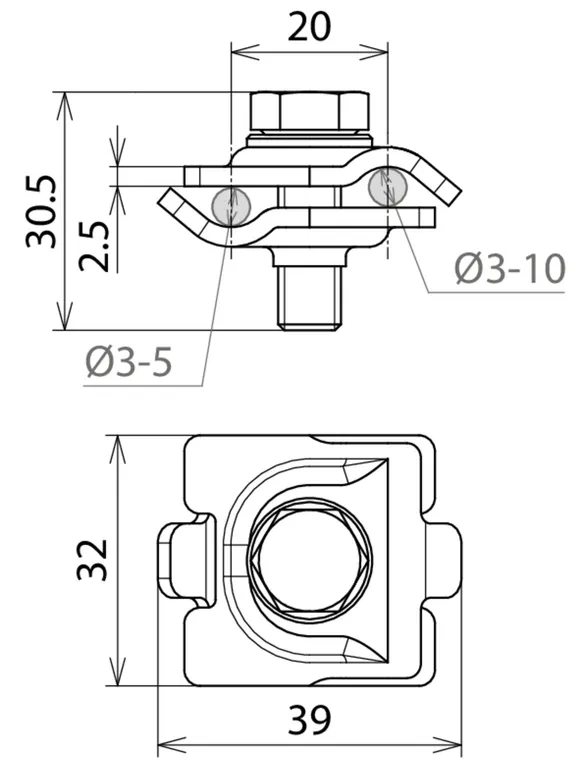

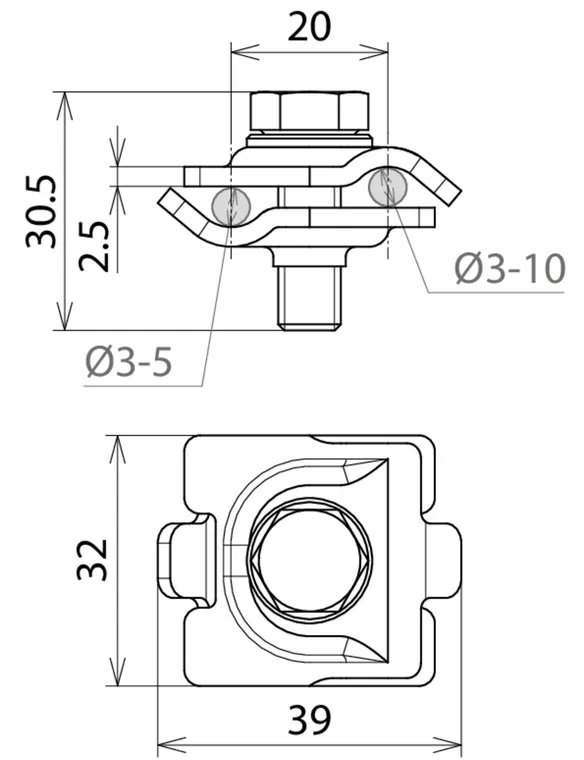

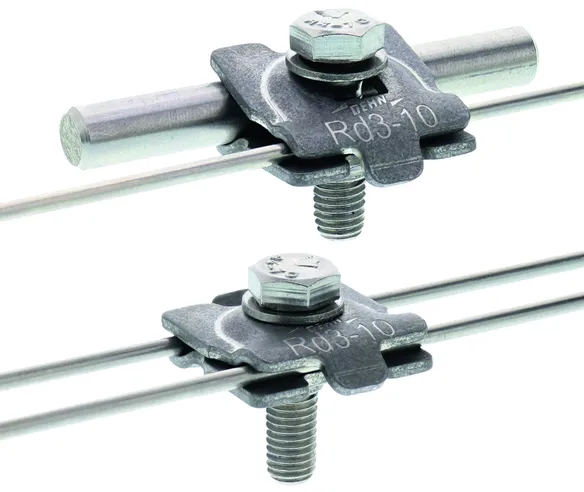

Zacisk przyłączeniowy do łączenia mat siatkowych
lub przyłączania mat siatkowych do instalacji uziemiających
ze śrubą M8
Materiał: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 8-10 / 3-5 mm
Zakres zacisku (drut / drut): 3-5 / 3-5 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs): 25 kA
Spełnia wymagania normy: zgodnie z DIN EN 62561-1

Producent: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Nr kat.: 540271
lub podobny.

Certyfikaty



Dane techniczne

Materiał stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zakres zacisku (drut / drut) 8-10 / 3-5 mm
Zakres zacisku (drut / drut) 3-5 / 3-5 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs) 25 kA
Spełnia wymagania normy zgodnie z DIN EN 62561-1

Produkt 540271 został dodany do notatnika.

Idź do notatnika

Do koszyka dodano produkt 540271.

Idź do sklepu internetowego

Nr kat. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN / EAN 4013364320536, Nr taryfy celnej (EU): 85359000, Waga brutto: 99.56 g, Jednostka opakowaniowa: 50.00 szt.

Rysunki

Informacje dodatkowe

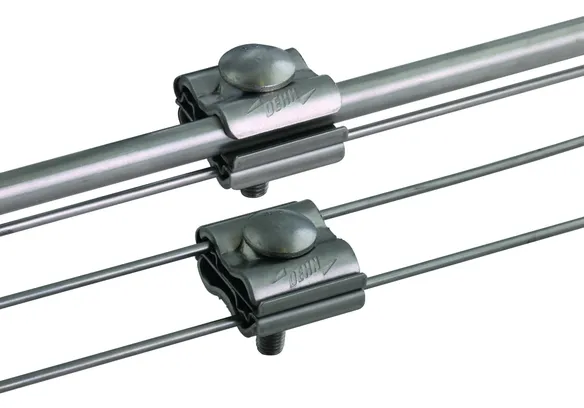

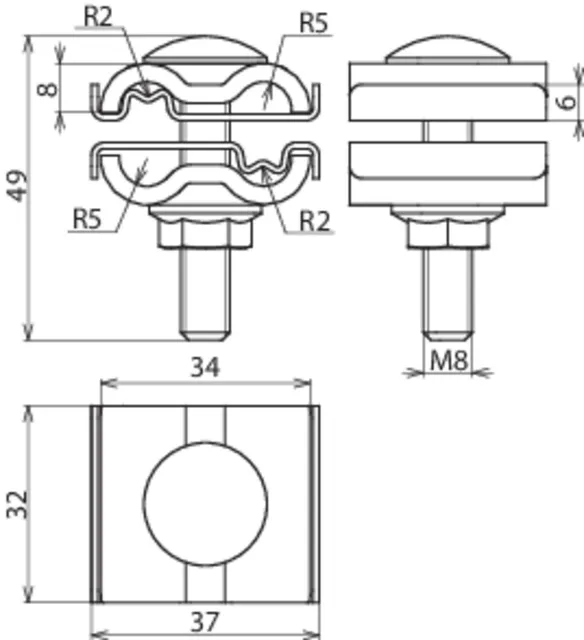

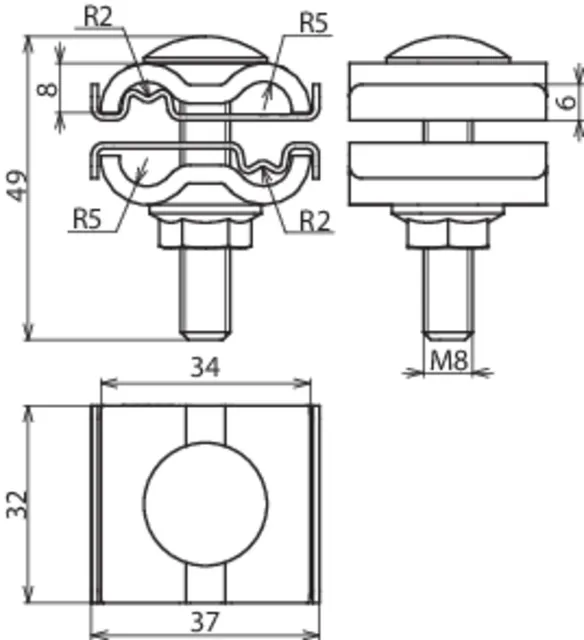

Zacisk przyłączeniowy do łączenia mat siatkowych
lub przyłączania mat siatkowych do instalacji uziemiających
ze śrubą M8 i nakrętką samohamowną.
Materiał: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 8-10 / 3-4 mm
Zakres zacisku (drut / drut): 3-4 / 3-4 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs): 25 kA
Spełnia wymagania normy: zgodnie z DIN 62561-1

Producent: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Nr kat.: 540270
lub podobny.



Dane techniczne

Materiał stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zakres zacisku (drut / drut) 8-10 / 3-4 mm
Zakres zacisku (drut / drut) 3-4 / 3-4 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs) 25 kA
Spełnia wymagania normy zgodnie z DIN 62561-1
